有關三相電與兩相電的區別，三相電源與單相電源的區別，三相電負載的三角形接法與Y形接法，三相電電表的三相四線制與三相五線制，一起來了解下。

三相電與兩相電的區別

三相電就是三根相線，三根線之間電壓都是380v，用于三相電源供電設備比如三相電動機；兩相電是兩根相線，線與線之間電壓也是380v，一般交流焊機用的比較多；單相電是由一根相線與一根零線組成，電壓為220v，主要用于家用電器。

能產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機；以三相發電機作為電源，稱為三相電源；以三相電源供電的電路，稱為三相電路；U、V、W稱為三相，相與相之間的電壓是線電壓，電壓為380V；相與中性線之間稱為相電壓，電壓是220V。

1，三相電源與單相電源的區別

發電機發出的電源都是三相的，三相電源的每一相與其中性點都可以構成一個單相回路為用戶提供電力能源。注意在這里交流回路中不能稱做正極或負極，應該叫線端（民用電中稱火線）和中性線（民用電中稱零線）。

2，按照規定，380伏（三相）的民用電源的中性點是不應該在進戶端接地的（在變壓器端接地，這個接地是考慮到不能因懸浮點位造成高于電源電壓的點位，用戶端的接地與變壓器端的接地在大地中是存在一定的電阻的），供電方式是一根火線和一根零線（中性點引出線）構成回路，在單相三芯的電源插孔中還接有一根接地線。

這是考慮到漏電保護器功能的實現，（漏電保護器的工作原理是：如果有人體觸摸到電源的線端即火線，或電器設備內部漏電，這時電流從火線通過人體或電器設備外殼流入大地，而不流經零線，火線和零線的電流就會不相等，漏電保護器檢測到這部分電流差別后立刻跳閘保護人身和電器的安全，一般這個差流選擇在幾十毫安）如果，把電源的中性點直接接地（這在民用電施工中是不允許的），漏電保護器就失去了作用，不能保護人身和電器設備的短路了。

（3）“三向電”的的概念是 ：線圈在磁場中旋轉時，導線切割磁場線會產生感應電動勢，它的變化規律可用正弦曲線表示。如果我們?nèi)∪齻€線圈，將它們在空間位置上相差點120度角，三個線圈仍舊在磁場中以相同速度旋轉，一定會感應出三個頻率相同的感應電動勢。由于三個線圈在空間位置相差點120度角，故產生的電流亦是三相正弦變化，稱為三相正弦交流電。工業用電采用三相電，如三相交流電動機等。

任兩相之間的電壓都是380VAC，任一相對地電壓都是220VAC。分為A相，B相，C相。線路上用L1，L2，L3來表示。（三相交流電因用途不同還有660VAC和6000VAC供電等）。

1.1 能產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機；以三相發電機作為電源，稱為三相電源；以三相電源供電的電路，稱為三相電路。U、V、W稱為三相，相與相之間的電壓是線電壓，電壓為380V。相與中心線之間稱為相電壓，電壓是220V。

2.1 三相電負載的接法

分為三角形接法和Y形接法。

三角形接法的負載引線為三條火線和一條地線，三條火線之間的電壓為380V，任一火線對地線的電壓為220V；

Y形接法的負載引線為三條火線、一條零線和一條地線，三條火線之間的電壓為380V，任一火線對零線或?qū)Φ鼐€的電壓為220V。

三相電電器的總功率等于每相電壓乘以每相電流再乘于3，即總功率=電流×電壓（220V）×3（W=U×I×3）

2.2 三相電電表

三相電電表有機械表、普通電子表、磁卡電子表三種，一般規格為： 1.5(6)、5(20)、10(40)、15(60)、20(80)、 30(100) （電壓3×380/220V~）。

注：電表的負荷，可通過選配不同變比的電感線圈以達到使用要求。如：規格為3x1(2)A的電表配電感線圈使用，選電感線圈變比為1：50，則每相可承載的最大額定電流為100A。

【三相四線制】

在低壓配電網中，輸電線路一般采用三相四線制，其中三條線路分別代表A，B，C三相，不分裂，另一條是中性線N（區別于零線，在進入用戶的單相輸電線路中，有兩條線，一條我們稱為火線，另一條稱為零線，零線正常情況下要通過電流以構成單相線路中電流的回路，而三相系統中，三相自成回路，正常情況下中性線是無電流的），故稱三相四線制；在380V低壓配電網中為了從380V相間電壓中獲得220V線間電壓而設N線，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。

重復接地：不論N線還是PE線，在用戶側都要采用重復接地，以提高可靠性。但是，重復接地只是重復接地，它只能在接地點或靠近接地的位置接到一起，但絕不表明可以在任意位置特別是戶內可以接到一起。這一點一定要切記，也要注意你的朋友是否有所違犯！

A、B、C、N和PE線

應用中最好使用標準、規范的導線顏色：A線用黃色，B線用藍色，C線用紅色，N線用褐色/藍色，PE線用黃綠色。

三相五線制是指A、B、C、N和PE線，其中，PE線是保護地線，也叫安全線，是專門用于接到諸如設備外殼等保證用電安全之用的。PE線在供電變壓器側和N線接到一起，但進入用戶側后絕不能當作零線使用，否則，發生混亂后就與三相四線制無異了。

但是，由于這種混亂容易讓人喪失警惕，可能在實際中更加容易發生觸電事故。現在民用住宅供電已經規定要使用三相五線制，如果你的不是，可以要求整改。為了安全，要斬釘截鐵地要求！

【三相五線制】

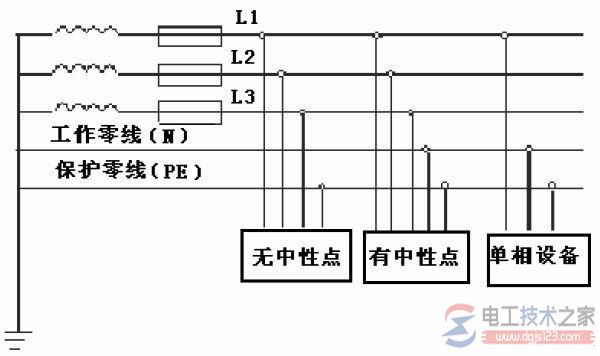

三相五線制包括三相電的三個相線（A、B、C線）、中性線（N線）；以及地線（PE線）。

中性線(N線)就是零線。三相負載對稱時，三相線路流入中性線的電流矢量和為零，但對于單獨的一相來講，電流不為零。三相負載不對稱時，中性線的電流矢量和不為零，會產生對地電壓。

三相五線制分為TT接地方式和TN接地方式，其中TN又具體分為TN-S，TN-C，TN-C-S三種方式。

TT接地方式：

第一個字母T表示電源中性點接地，第二個T是設備金屬外殼接地，這種方法高壓系統普遍采用，低壓系統中有大容量用電器時不宜采用。

1、TN-S接地方式：字母S代表N與PE分開，設備金屬外殼與PE相連，設備中性點與N相連。其優點是PE中沒有電流，故設備金屬外殼對地電位為零。主要用于數據處理，精密檢測，高層建筑的供電系統。

2、TN-C接地方式：字母C表示N與PE合并成為PEN，實際上是四線制供電方式。設備中性點和金屬外殼都和N相連。由于N正常時流通三相不平衡電流和諧波電流，故設備金屬外殼正常對地有一定電壓，通常用于一般供電場所。

3、TN-C-S接地方式：一部分N與PE分開，是四線半制供電方式，應用于環境較差的場所，當N和PE分開后不允許再合并。

我國規定民用供電線路相線之間的電壓（即線電壓）為380V，相線和地線或中性線之間的電壓（即相電壓）均為220V。進戶線一般采用單相二線制，即三個相線中的任意一相和中性線（作零線）。如遇大功率用電器，需自行設置接地線。

三相五線制標準導線顏色為：A線黃色，B線藍色，C線紅色，N線褐色，PE線黃綠色或黑色。N線即為零線，也有做成藍色的。
