有關單相橋式整流電路的構成與原理，單相半波整流電路利用了電源的半個周期，同時整流電壓的脈動較大，全波整流電路可以克服這些缺點，最常用的是單相橋式整流電路。

單相橋式整流電路

單相半波整流電路的缺點是只利用了電源的半個周期，同時整流電壓的脈動較大。

圖1，單相橋式整流電路

上圖全波整流電路可以克服這些缺點，其中最常用的是單相橋式整流電路(如上圖b所示)，

它是由四個二極管接成電橋的形式構成的。

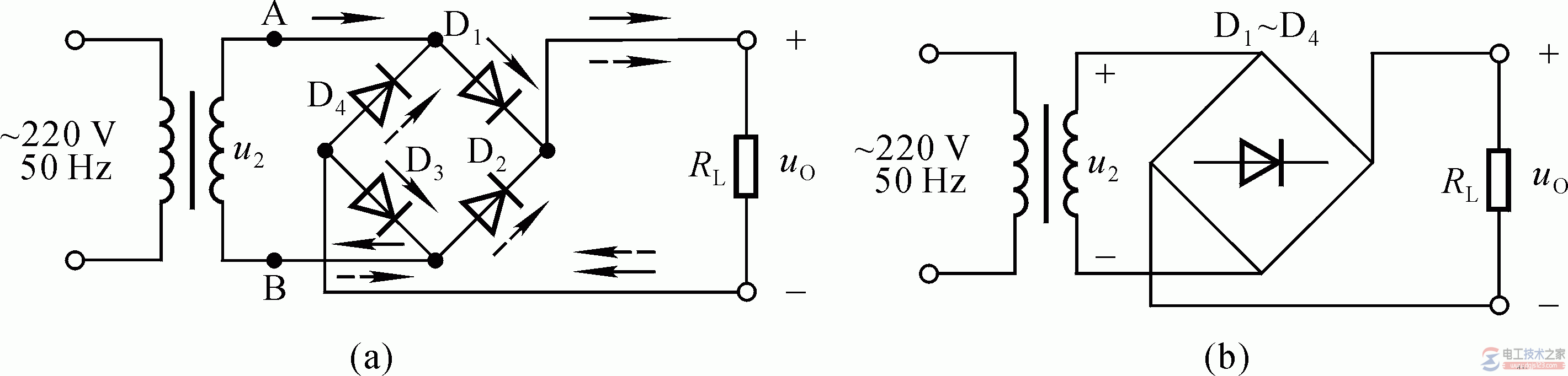

圖2，單相橋式整流電路

上圖所示為單相橋式整流電路中的電流方向，其中實線箭頭表示交流電源處于正半周時的情況，虛線箭頭則為交流電源處于正半周時的情況。

可見，四個二極管分為兩組，正負半周輪流導通，但負載上電流方向不變，此即為全波整流。

上圖為單相橋式整流電路的習慣畫法。在實際應用中，單相橋式整流電路可以用四個獨立的整流二極管實現，也可以用集成器件“橋堆”來實現.

下圖為單相橋式整流電路的波形圖，根據波形圖可知，單相橋式整流電壓的平均值為： Uo ≈ 0.9U2(U2為變壓器副邊輸出電壓的有效值)。

圖3，單相橋式整流電路
