在某些酒店以及其他地方，我們曾經看到過使用RFID的門鎖，您無需鑰匙即可解鎖房間。給你一張卡片，然后只需要把它放在一個RFID閱讀器的前面，就可以實現解鎖，閱讀器發出嗶嗶聲，并且LED指示燈閃爍。這種RFID門鎖可以在家中輕松制作實現，您可以將其安裝在任何門上。這些門鎖通常是電動操作的門鎖，當你施加一定的電壓(通常為12V)時它會打開。
在本篇文章中，我們使用Arduino開發板和繼電器來觸發電動門鎖，并且使用RFID進行驗證，因此RFID功能是一項功能。如果您在RFID閱讀器附近放置錯誤的RFID卡，蜂鳴器會發出警報，提示卡錯誤。
所需的材料
● Arduino UNO開發板
● 帶標簽的EM-18讀卡器模塊
● 5v的繼電器
● LED指示燈
● 蜂鳴器
● 連接導線
● 電阻
● RFID電動門鎖

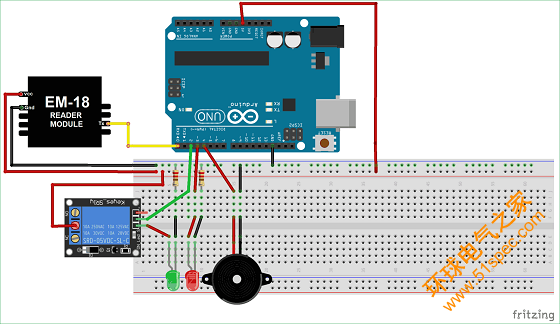

Arduino的RFID門鎖電路原理圖
以下是使用Arduino的RFID智能門鎖電路原理圖
開發板輕松制作一款RFID智能門鎖"/> EM-18 RFID閱讀器
RFID代表射頻識別。每個RFID卡都嵌入了一個唯一的ID，并使用RFID閱讀器讀取RFID卡號。 EM-18 RFID閱讀器的工作頻率為125 KHz，配有一個片上天線，可以使用5V電源供電。它提供WEIGAND協議的串行輸出。通信范圍大約8-12厘米。串行通信參數為9600bps、8個數據位、1個停止位。這種無線射頻識別被用于許多系統中：
● 基于RFID的考勤系統，
● 安全系統
● 投票機
● 電子收費公路定價
EM-18 RFID閱讀器提供的輸出采用12位ASCII碼格式。 12位數字中的前10位數是卡號，后兩位數是卡號的異或結果。最后兩位數字用于錯誤檢查。
例如，從讀卡器讀取的卡號是0200107D0D62，則卡上的卡號將如下所示。
02 - 前導符
00107D0D = 1080589(十進制)。
62是(02 XOR 00 XOR 10 XOR 7D XOR 0D)的XOR值。
因此卡上的號碼是0001080589
代碼和說明
在本文的末尾處提供了RFID智能門鎖的完整代碼。
在下面的代碼中，RFID標簽號存儲在“char標簽”中。 “180088F889E1”是存儲在發送應答器微芯片中的我的RFID標簽號碼。標簽號碼的長度是12，我們已經定義了類似“char input [12]”的數組，12定義了字符的個數或數組的大小。
char tag[] ="180088F889E1";
char input[12];
int count = 0;
boolean flag = 0;
復制代碼
現在，在下面的代碼中，我們設置了Arduino UNO開發板的引腳以進行操作，serial.begin()用于串行數據傳輸。這里引腳2用于繼電器操作，引腳3用于備用紅色LED，引腳4用于蜂鳴器。
void setup()
{
pinMode(2,OUTPUT);
pinMode(3, OUTPUT);
pinMode(4, OUTPUT);
Serial.begin(9600);
}
復制代碼
代碼的條件主體是void loop()，對于備用紅色LED，引腳3保持高電平，直到執行任何任務。
我們將使用if條件檢查是否有任何可用的串行數據。意味著我們將檢查是否有任何RFID標簽正在掃描。如果有任何串行數據(RFID標簽號)到來，我們會將其保存在我們?yōu)楸４鍾FID標簽號而定義的輸入[]數組中。
void loop(
{
digitalWrite(3,1);
if(Serial.available())
{
count = 0;
while(Serial.available() && count < 12)
{
input[count] = Serial.read();
count++;
delay(5);
}
復制代碼
現在我們將比較掃描的RFID卡號。用我們在char tag []數組中定義的數字。如果兩個匹配都匹配，那么我們將標志變量設置為1，如果掃描了錯誤的卡或兩個數字不匹配，那么我們將標志變量設置為0。
if(count == 12)
{
count =0;
flag = 1;
while(count<12 && flag !=0)
{
if(tag[count]==input[count])
flag = 1;
else
flag= 0;
}
復制代碼
如果您放置正確的RFID標簽，則標志等于1，在這種情況下，引腳2變?yōu)楦唠娖?繼電器工作)，此時引腳3變?yōu)榈碗娖剑舆t5秒后，兩個引腳將返回至其初始條件。繼電器將進一步連接到電動門鎖，因此繼電器打開后，門鎖將打開，5秒鐘后將再次鎖定。
if(flag == 1)
{
digitalWrite(2,HIGH);
digitalWrite(3,LOW);
delay(5000);
digitalWrite(2,LOW);
}
復制代碼
如果您放置錯誤的RFID卡，該標志將為零，并且蜂鳴器開始發出蜂鳴聲，提醒該RFID卡錯誤。
if(flag == 0)
{
for(int k =0; k<= 10; k++)
{
digitalWrite(4,HIGH);
delay(300);
digitalWrite(4,LOW);
delay(300);
}
}
復制代碼

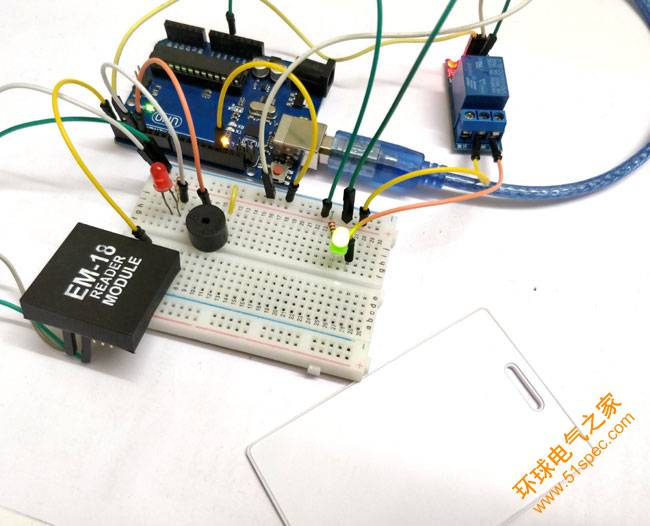

基于Arduino的RFID門鎖的工作過程
RFID系統由兩部分組成：一個RFID標簽和一個讀卡器。 RFID標簽由集成電路和天線組成，集成電路用于存儲數據，天線用于將數據傳輸?shù)絉FID讀取器模塊。每當RFID標簽進入RFID閱讀器范圍時，RF信號為標簽供電，然后標簽開始串行傳輸數據。 RFID閱讀器進一步接收數據，閱讀器將其發送給Arduino板。然后，根據微控制器中的代碼執行不同的任務。
在我們的電路中，我們已經在代碼中保存了RFID標簽的價值。所以，只要特定的標簽進入范圍內，繼電器就會被激活。在這里，我們已經連接了一個帶有繼電器的LED來演示，但是這個LED可以被電動門鎖取代，所以只要繼電器被激活，鎖就會打開。
如果我們掃描任何其他RFID卡，蜂鳴器會發出蜂鳴聲，因為它是錯誤的RFID標簽。因此，對于門鎖系統，我們使用這個概念，即只有使用正確的RFID標簽才能打開門。 5秒鐘后，繼電器自動關閉，5秒鐘后門將關閉，您可以更改代碼中的延遲時間。
