方案概述

水控系統最初使用大約在2002年，至今已有5年多，已逐漸被人們認識，市場需求越來越大。這足以說明水控系統能為使用單位帶來很好的經濟效益。舉個例子，一臺水控機價格在500塊左右，保修期2年，折算成每天為500÷（365×2）= 0.68元，加上每天耗電為2W×24÷1000 = 0.048度，按每度電1塊錢也不到0.10元，總成本不到0.80元/1天。在熱水供應中使用水控機系統，每人每天節省出來的熱水已超過1元，如果是一個宿舍8個人共用一臺水控機，效益更明顯。對整個社會來說，既能增強人的節水意識，又能為社會創造效益。

本方案的特點：

一）、消費IC卡的數據絕對安全，不被破解
使用ISO/IEC 14443 TYPE A標準的MIFARE 1 S50卡，與廣州的羊城通是同類卡，該類卡有4個字節的全球唯一序列號，具有嚴密的邏輯運算和不可破解的邏輯加密功能。每張卡包含16個可獨立使用的電子錢包，每個電子錢包有自己的密碼，是作工廠、校園一卡通的最佳選擇。

消費余額、當天累計用水量等信息僅使用其中一個電子錢包。如果現在已經有IC卡消費系統，只要能在原來的卡上開放出一個電子錢包，就可以兼容原來的消費系統了。

二）、管理方便，使用方便
1．放卡取水；取卡斷水；先扣款再用水；自動供水控制和收費，實現無人值守管理方式。
2．水控機有著中文顯示各種信息的完美特點，給普通用戶和管理員帶來極大的方便,是本系統一個亮點。
通過將熟悉的中文、圖形在液晶顯示屏里顯示出來。這樣，給普通用戶、管理者帶來了準確的信息。如消費余額、累計用量、余額不足、故障等問題的提示信息全部中文顯示，達到給使用者一目了然效果。實現人機對話的目的。

（1）提示信息顯示界面，如下圖：


三）、功能強大，能應付各種節水方法

收費方式：為了滿足不同的收費，水控機實現階梯收費。
(1)根據當天的累計用水量不同，而設定為不同的價格。
(2)設定所有階梯的價格統一價格,以實現非階梯費率.如果都設定價格為零,可實現免費用水。
(3)設定用水上限值,可以控制每天用水量。
(4)設定用水時間段，可以設定4個時間段。其他時間刷卡無效。
(5)在帶有溫度探頭的情況下,可以實現冷水、熱水分開收費。

設計依據（略）

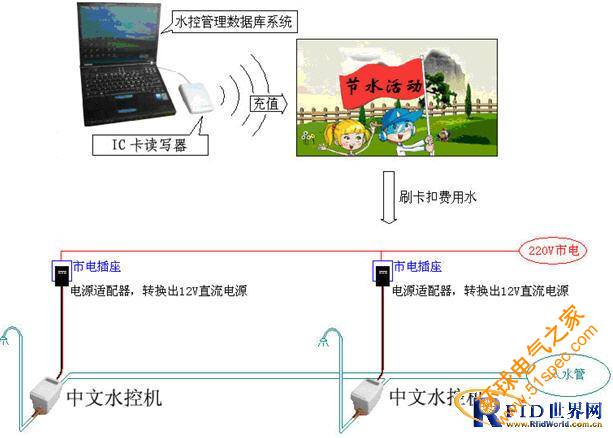

系統組成

整個系統由硬件、軟件組成。
一、 硬件：電腦、發卡充值機、IC卡水控機、IC卡。
二、 軟件:Windows系列操作系統（自備）、水控管理數據庫系統（免費提供）。

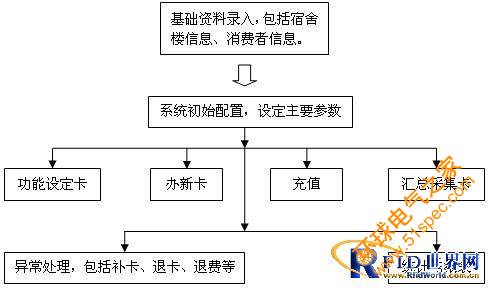

系統流程：

系統功能

系統說明：
1、獨立12V低壓電源供電，安全可靠，更換方便。主機內有完善的過載過壓保護功能。主機采用特殊的防水設計，適應浴室等高濕度環境。
2、一機多卡，按流量(升)計費或按時間(秒)計費。將卡放在水控機感應區取水，拿開卡后立刻斷水，自動供水控制和收費，無人值守管理，采用電子錢包交易，避免管理漏洞,使管理科學高效。
3、支持mifare one卡，感應距離50mm至100mm。
4、階梯式價格計費方式，不同累計用量按不同的價格收費，實時扣款，實現了個性化收費。多用多扣，不用不扣。由于計費扣款可見，使用者會自覺縮短用水時間，杜絕了浪費水的現象，節約了寶貴的水資源, 培養了人們的節約意識，利國利民，促進了精神文明建設。IC 卡管理方便準確，提升了管理效率與檔次。
5、定時用水，熱（冷）水每天可設定四個時間段的用水時間。
6、限量用水，可按當天的限額用水功能。
7、最大、最小金額校驗功能，余額不足報警功能。
以上功能可通過系統管理軟件制作相應的功能卡設定到水控機上刷卡設定。
8、中文液晶顯示，操作提示齊全。另有故障提示，當某部分模塊產生故障時，根據故障提示可迅速加決問題。內置電子看門狗，當外部環境干擾導致水控機出現死機狀態時，可自動重啟，自動檢測。
9、電路板密封，并跟水路部份完全分離。方便用戶自行更換閥門等水路配件，適用水壓0.2MPa — 0.8MPa。
10、防“滴水不走表”的偷水行為。像計程車一樣收費，當把卡放在感應區，如果沒有流量，將自動以時間計費，按每2分鐘折算成1升水的用量計費,30分鐘后自動關閉電磁閥門。
11、系統管理軟件，采用XP圖型界面，稍有電腦基礎的操作者不用培訓即可操作，每一步操作都有即時幫助或提醒功能，可避免非法操作或誤操作。可設定操作者權限，如操作員可設定為充值，發新卡的權限，部門領導可設為只能查詢收支情況的權限，糾正誤操作需管理者密碼認證等功能。系統數據安全可靠，并可聯機備份。管理軟件功能有：發新卡，充值，查詢卡上余額或個人信息，收支情況與匯總查詢，相關財務報表可打印或導出電子表格進行再處理。

軟件功能：
水控管理數據庫系統基本功能就是收費、IC卡管理、匯總采集處理、數據分析及報表輸出。我們軟件開發的初衷就是好用、易用、合理、簡潔。一看就懂的軟件既能減少用戶煩惱和時間消耗，又能減少開發商的培訓、維護時間。軟件的具體功能如下：
一、 基礎資料錄入
基礎資料包括單位區域、部門或班級、持卡人信息。
單位區域的作用，如果圈定了某個單位區域，也將IC卡指定為此單位區域，則IC只能在此單位區域使用，可以滿足“不同廠區的卡只能在不同廠區使用”之類的需求。

二、 水控機管理
水控機管理包括設備參數設定、設備時間設定、階梯費率設定、匯總采集。
軟件通過制作以上的功能卡與水控機進行信息交流。

三、 IC卡管理
IC卡管理包括辦新卡、退卡、補辦卡、充值、退費、掛失、解除掛失、制作匯總采集卡、讀取匯總采集卡、卡類型識別。

四、 統計與報表
包括今日收支一覽、周收支報表、月收支報表、匯總采集報表、辦新卡報表、充值報表。
此功能可以隨時核查每天的收費等情況。

五、 軟件系統管理
包括系統初始配置、操作員（增加、刪除、修改）管理、讀寫器驅動程序重裝等。

六、 問題一鍵通
這是我公司的一大創意、如果出現問題而不知解決方法，請打開這個窗口，選擇出現的問題，點擊解決，軟件自動彈出解決方法或相應的頁面。

安裝說明

安裝的步驟是先將水控機安裝到水管上，固定好后再安裝、連接電源線路。

安裝注意事項：
一、水控機本身有水流方向，安裝時必須注意水控機殼底的方向箭頭和水流方向一致。
二、水控機包裝中配送了兩組水表接頭連接件（螺母、銅套、硅膠墊），請注意這兩組水表接頭的螺母是不一樣的，其中柱高一點的螺母是裝在水控機進水口一邊，柱矮一點的是裝在出水口一邊的。可先根據水控機長度在水管兩邊接好水表接頭，再將水控機裝上扭緊。
三、水控機進水口螺母在扭緊時應一手扶住水控機，一手拿板手夾住螺母輕輕用力，不宜過于用力。出水口必須一手用薄臂板手夾住六角螺絲，另一只手用板手夾住螺母輕輕用力。
四、電源的安裝最好是在安全的地方加裝一個通用電工插座，不易被水濺到。電源適配器插上必須固牢，不易墜落。注意插座必須為220V市電。
五、將電源適配器的輸出線接到水控機上電源線上，如果沒顯示請反接一下，水控機有電路保護，接反不會燒。如果線不夠長請自行駁接加長。

安裝簡圖如下：
