概述

　　在當今物聯網應用中，傳感技術、采集技術與通訊技術不斷高度集成并應用在各個行業里。隨著應用的不斷深入，如何建立一個靈活，快捷，低廉無處不在的通訊網絡對整個物聯網應用系統有至關重要的作用。

　　北京萬維盈創科技推出針對分散式無線傳感網絡的多級無線通訊解決方案。該方案利用應用廣泛的433M短波數傳模塊、ZigBee、WiFi等短距離無線傳輸技術和GPRS/CDMA/3G等長距離無線傳輸技術，很好的解決了現場各類分布式傳感器、現場采集單元、中心監控平臺多級無線通訊的要求，搭起了一個適用性廣泛的‘物聯網’系統平臺。

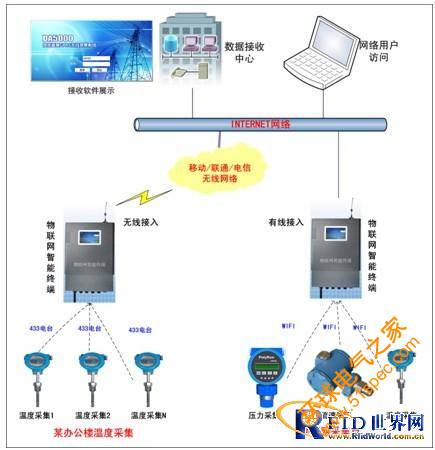

　　系統示意

　　系統組成

　　無線傳感器

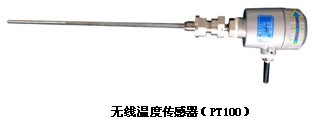

　　具備433M、ZigBee、WiFi無線通訊接口的各類溫度、壓力、流量等各類無線傳感器或各類常規傳感器經通訊接口改造后具備上述無線通訊功能。

　　i-HMI智能物聯網終端
　　具備接收433M、ZigBee、WiFi無線傳感器的數據，同時把接收到的數據進行本地存儲、協議轉換后通過內置的GPRS/CDMA/3G模塊遠傳到遠程監控中心平臺，并支持本地數據查詢、前端傳感器異常報警等功能。

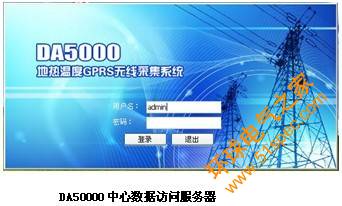

　　接收、存儲（入庫）現場端原始數據，并可對現場進行設備管理與遠程診斷。為用戶提供開放式數據接口，方便形成各類數據表現形式如棒圖、餅圖及各類報表。

　　典型應用

　　廣泛應用于物聯網相關的各個領域：數字工廠、智能交通、數字油井、智能電網、數字市政、企業安監及環境監測等領域。

　　應用舉例：油膜軸承無線測溫系統

　　軋鋼生產線中大型油膜軸承內溫襯套內的溫度始終是生產維護人員高注關注的問題，，測溫點分布距離遠，測溫點眾多，長期以來被長距離配置大量一次儀表及接線問題困擾著，既繁瑣又分散，不符合現代數字化集中管理控制的要求。

　　該系統采用了二級無線通訊解決方案，將測溫熱電阻與數據發模塊合為一體，利用433M頻段組成無線測溫傳感器，一級通訊發射到i-HMI智能物聯網終端上，再由該終端內置的無跟離傳輸模塊（短波230MHZ）遠距離傳輸至監控中心，整個系統無需布線便可以實現溫度數據的實時采集。

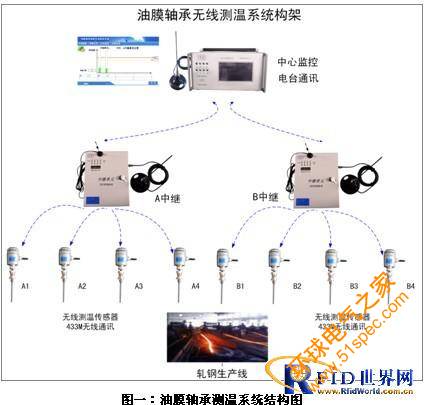

　　示意圖

　　該系統很好的運用了i-HMI智能物聯網終端兩級無線通訊的功能特性，解決了本地無線接收測溫傳感器的數據， 同時又將數據無線發向遠端。

　　適用領域

　　本系統還可適用于各類無線采集溫度、壓力、流量等工業自控及氣象、環保、水力、市政、智能交通等測控系統

　　應用舉例之（二）：輻射環境χ、γ劑量無線報警系統

　　無線χ、γ射線探測報警器，使用G-M計數管或Nal閃爍體，測量準確環境輻射劑量率，主要實現對輻射環境區域內各個點的伽瑪劑量率進行實時監管。當所監測區域的輻射劑量率超過所預設的報警閾值時，則系統在現場和監控室及時發出報警信號，以保證人員安全。

　　放射源使用的使用用現場通常不具備常規布線的條件，因此，無線χ、γ射線探測報警器通常支持433M/ ZigBee兩種短距離無線通訊方式，這樣可以對輻射源所在環境的各類源體周圍進行密集測量，達到安全報警的目的。

　　選用北京萬維科技的i-HMI智能物聯網終端，可以直接將無線χ、γ射線探測報警數據采集到此終端機上，除本地數據查看外，可以用i-HMI智能物聯網終端自帶的DO接口驅動報警器實現聲光同步報警，同時將此數據通過內置的GPRS/3G/模塊傳向環保局。

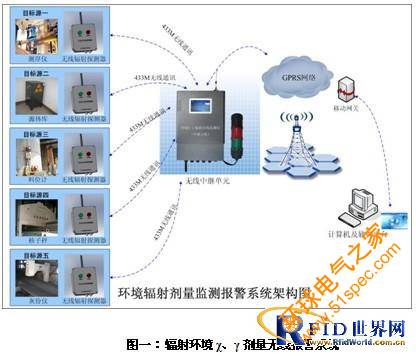

　　拓撲圖
