一、需求概況

    在醫院的動態工作環境中，對重要資產和醫療設備的實時精確定位對診療服務起著非常重要和關鍵的作用。

    作為醫院設備使用和供應管理部門，每天工作中都會遇到如下的這些問題：
　　●我需要的最近的設備在哪里？
　　●哪里我能找到設備？
　　●設備上次在哪里使用？使用記錄？使用情況？
　　●上次設備保養的時間？在哪里能找到它？
　　● 哪些型號的設備不在那里？它們在哪里？
　　● 某樓有哪些資產？
　　●我們在手術室有我們需要的每件東西嗎？

    在實際工作中，一旦發生緊急搶救和診治等情況，需要快速知道究竟在何處能立即就近找到可用的輪椅病床、手術包、輸液泵、牽引器等醫療儀器和設備。為了能快速找到合適的設備，導致醫院儲備過多同類物資或者臨時租賃額外設備，而其中大部分不是空閑就是利用效率低下。同時，由于誤放、失竊等原因，每年可移動醫療設備損失嚴重。這些重要資產的“ 低可見度 ”往往導致時間和資源的嚴重浪費，甚至造成無法彌補的后果。

二、系統概述

    Ekahau基于無線網絡WiFi的實時定位系統(RTLS)是業界最精確、最簡便可行、最具成本效益的 WiFi 資產和人員跟蹤系統解決方案，Ekahau RTLS應用于醫院，使對于醫療設備、醫生、護士、患者等都有更好的定位追蹤效果。

    Ekahau RTLS使得資產管理部門在醫院快速尋找醫療設備和提高服務效率, 使管理者減少因尋找醫療設備而浪費的時間。對必須定時進行預防性維修保養的醫療儀器提供快速的定位尋找提高服務反應. 還可以對特殊病人，如傳染病患者、精神病患者等進行定位跟蹤，以便在醫院的任何角落快速找到目標，防止傳染病的擴散和意外事故的發生。

    遇到緊急情況，攜帶有Ekahau WiFi標簽的人員可以按下警報按鈕發送信號到監控部門尋求幫助。這可減少搜索目標人員的時間，得到更快的響應。當有帶有Ekahau WiFi標簽但未經授權人員進入限制區時，系統會發出信息給監控部門示警，這可有效防止不必要的意外發生，增強安全管理級別。

    通過實時定位跟蹤資產和人員的位置，可以為管理者提供顯著價值的相關信息，能使各種致力于追求提高反應速度、管理水平和效益的醫院受惠。

三、系統工作原理

    Ekahau基于WiFi的專利定位技術是完全建立在軟件基礎上，能夠不斷地實時監控醫院無線網絡WiFi覆蓋區域內的資產和人員，并實現精確定位跟蹤。使用者可以在醫院網絡上通過應用軟件或者應用程序界面來接受RTLS系統實時傳送的信息，對人員進行實時定位與跟蹤管理，以提高安全性和工作流程；同時，能夠在設施之間對設備進行精確有效地定位、管理和重新部署，優化了資產的能見度，實現最大化的利用率和投資回報率。

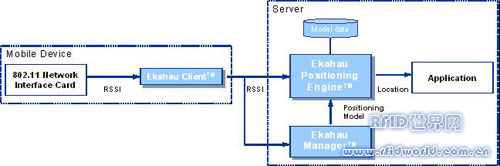

    工作原理：無線信號強度(RSSI)方式。設備附近無線信號被記錄下來，Ekahau定位引擎里有無線信號的設置原型，定位引擎識別RSSI的值，并計算出地圖中二維坐標，客戶程序發送RSSI到定位引擎，定位引擎計算客戶程序并發送定位信息給應用程序。

（工作原理如圖）

四、系統特點

    1、100%基于802.11b/g標準，適用于現有任何一代任何品牌的無線網絡設施，只需利用現有無線網絡WiFi的網絡設備（AP), 不需要增加任何額外的硬件設施（如讀卡器、天線等）；

    2、基于專利技術高精度算法的軟件，通過定位引擎計算，定位精度在3米左右；

    3、運行于標準企業級服務器的單個定位引擎EPE支持園區或企業范圍部署多達20000個追蹤對象目標和每秒對六百個對象同時進行定位；

    4、開放式體系結構設計，該定位引擎EPE可以無縫集成到現有的中間件，數據庫， ERP系統，工作流程及其他系統，能自動監測和報告；

    5、通過HTTP / XML的應用程序編程接口和SDK （軟件開發工具包），可加快利用第三方系統進行開發和整合應用軟件；

    6、醫院可以通過任何互聯網完成對人員或者資產的實時定位、定位歷史記錄，定位精度可以控制在樓棟、樓層或者房間三種級別；位置地圖界面提供的實時定位信息有資產位置、最后一個位置信息的時間記錄、位置移動記錄和事件管理等；

    7、獨特的雙向通訊功能，視覺和報警及短信提示；

    8、安裝實施靈活方便迅捷，降低成本。

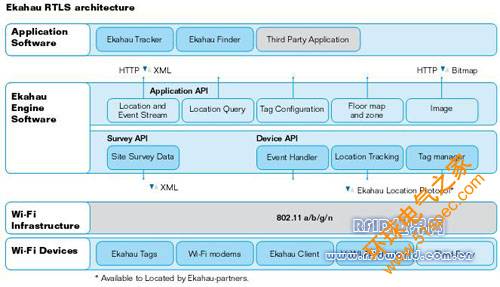

五、系統架構：Ekahau系統主要由定位引擎(EPE)、場所測量(Site Survey)、應用軟件（含Tracker、Finder、Ekahau Vision)和WIFI定位標簽等部分組成。

（一）、Ekahau定位引擎EPE（Ekahau Positioning Engine）

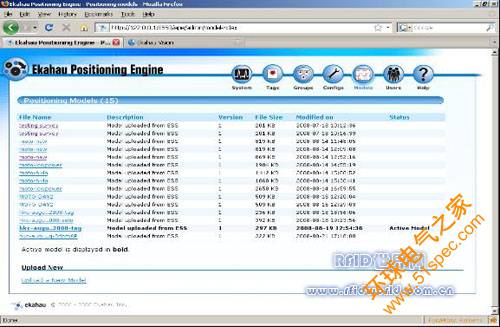

    Ekahau定位引擎（ EPE）是一個企業級的實時定位軟件，它是實時定位系統（RTLS ）的核心。 EPE可利用任何標準任何品牌的企業現有802.11無線網絡，通過創新專利算法，精確計算無線信號強度RSSI值，實時精確提供Wi - Fi標簽和其他支持Wi - Fi兼容設備（如具有Wi – Fi功能的筆記本電腦、PDA、手機和條形碼掃描儀等）的位置、存在和狀態信息。它提供了以下功能要素：

    *定位引擎：接收信號強度RSSI測量，通過比較
現有的測量參考數據，計算出準確位置；
    *事件管理：接收發生事件信息，如標簽呼叫按鈕緊急報警或篡改開關警報，以及安排到指定的應用程序；

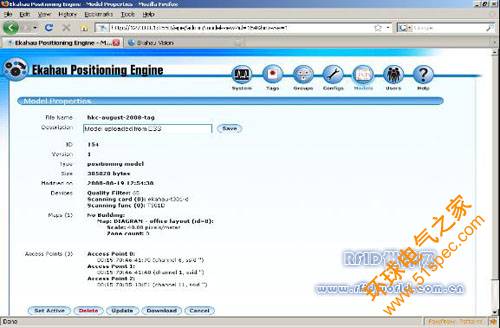

    *系統和設備管理：通過一個基于Web的用戶界面，
自動地管理任務和監控系統；
    *開放式應用的API為整合第三方系統；
    *Ekahau的位置測量：在部署階段，報告調查記錄的參考數據。

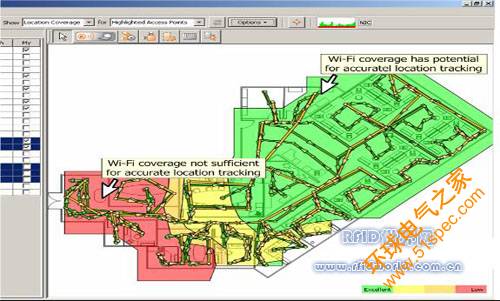

（二）、Ekahau  Site Survey (ESS)位置測量+勘查

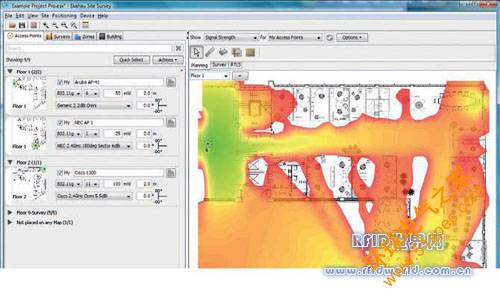

    Ekahau Site Survey作為Wi-Fi網絡規劃驗證和優化的工具，它將簡易網絡規劃、精確站點測量信息與簡明易懂的可視化和報告相結合，從而節省了網絡規劃和開發在各個階段的時間。

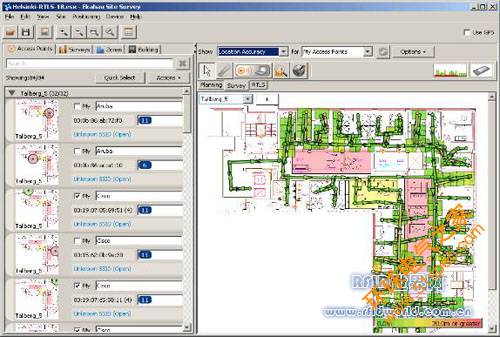

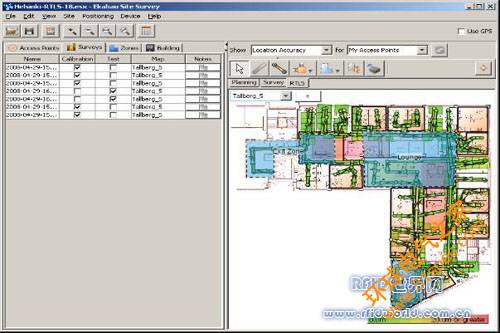

    Ekahau Site Survey能為802.11a/b/g網絡設計、建置和驗證提供一種新型方式，在實際射頻性能數據的基礎上實現射頻覆蓋范圍可視化。與其它單獨依賴于不精確的理論模型的工具不同，采用ESS對一整個設施進行快速測量所耗時間只占使用傳統測量方法所用時間的一小部分。在網絡建置之前，ESS 可以在計算機屏幕上準確預報、模擬Wi-Fi性能，很好地為網絡規劃人員和管理人員提供預期的網絡規劃和性能。拖放式的用戶界面允許定制設施樓層平面圖，并了解一些參數，如：墻體材料和位置、接入點天線選件及傳輸功率等。EES采集、分析、顯示的關鍵參數包括：RSSI（無線信號強度）、干擾、SNR（信噪比）、最強接入點、總接入點數、信道信號和數據速率等。ESS 并能自動生成綜合報告。

（三）、應用軟件（含Tracker和Finder部分以及Vision可視化界面軟件）

    Ekahau應用軟件是一個帶高度可定制化用戶界面的綜合性的資產和業務管理平臺。

 1、Ekahau Vision

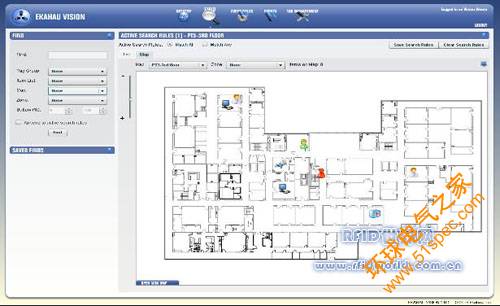

    Ekahau Vision軟件是一種基于Rich Internet Applications (RIA－互聯網多功能應用) 技術開發，集監視、問詢、采集定位信息于一身，功能類似用戶的專用地圖，應用方便的互動可視化界面。

   Ekahau Vision可以讓使用Ekahau實時定位系統的企業自動監視有標簽資產或者人員的實時位置，可以明顯減少確定重要資產和人員位置的時間。

   （1）Ekahau Vision軟件就是一種可以最終把’x’ and ’y’ 定位座標轉換為企業的效益和投資回報的工具。企業就可以通過任何互聯網完成對人員或者資產的實時定位、定位歷史記錄，定位精度可以控制在樓棟、樓層或者房間三種級別。Ekahau Vision有位置地圖界面，提供的實時定位信息有資產位置、最后一個位置信息的時間記錄、位置移動記錄和事件管理，例如所有需要定期保養設備的確認。Ekahau Vision 也支持編輯主頁，顯示用戶關心的信息如員工和資產的位置信息，按照儀表板的顯示格式。

   （2）Ekahau Vision的獨特之處在于采用RIA技術，讓用戶不需要添加任何軟件即可像臺式機一樣進行工作。正是由于采用RIA使 Ekahau可以開發出可視跟蹤軟件，與其它基于網絡的（主要采用靜態HTML技術）跟蹤系統比較，它的功能更多也更加直觀。由于應用方便不需要更多技術培訓即可操作Ekahau Vision，所以更多的企業人員可以參與操作，也可以讓更多的用戶從實時定位系統獲益。

   （3）Ekahau Vision還采用Ekahau獨特的 "zone" 技術，與其它的實時定位系統不同，它不需要額外增加的大門讀取器提醒有人員或者物品出入，Ekahau Vision內置 zone功能，系統用戶可以自行在建筑物或者園區內設定虛擬的檢查點，其功能就像有讀取器一樣。

2、Ekahau Tracker

    Ekahau Tracker是一個為實時跟蹤，調度管理警報以及分析定位資產和人員的客戶應用。

    通過跟蹤資產和人員，把位置數據資料轉化為可操作的信息；Ekahau Tracker能簡化很多業務操作處理，如維修醫療設備，以及提示警報某人或高價值的設備物品等進入了一個禁止位置的信息給保安人員。

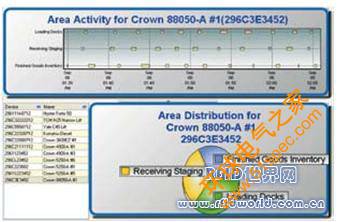

    Ekahau Tracker 能形成每個跟蹤對象的行動路線記錄以及歷史位置的記錄，并能形成可用于檢查執行任務或分析運行效率的統計和圖表報告。

3、Ekahau Finder

    Ekahau Finder 是一個為人員分組、實時查找和觀看資產和人員位置的客戶應用。

    Ekahau Finder能通過使用任何標準的Web瀏覽器立即查找到資產和人員的實時位置。執行用戶定義的搜索和遠程啟動定位標簽的LED和蜂鳴器，就可以通過易于使用的用戶界面立即找到醫院的設備，自動簡便的查找資產和人員位置，可以減少大量的人員工作和尋找時間，從而提高效率。

（四）、Ekahau WIFI定位標簽TAG

    Ekahau定位標簽為有源2.4G WIFI標簽，有兩個按鈕，這兩個按鈕可以配置成用來發出警報或者向有關應用發送其它訊息。標簽并可接受基于文本的警報（類似于傳呼機和短信）和工作流程等信息。標簽有發光二極管和蜂鳴器，啟動這些裝置后，可以以視或聽的方式發現被跟蹤的資產或個人。

    定位標簽擁有特有的遠程標簽管理使用的雙向通訊功能，可以對標簽可以從無線覆蓋區內的任何地點進行遠程管理。有了這種雙向通訊能力，就能對標簽的參數進行自動化無線配置，啟動標簽的蜂鳴器和發光二極管及對軟件進行升級。由于設備管理可以從遠程進行，無需額外的硬件，這種雙向通訊能力就降低了客戶的總體擁有成本。

    定位標簽電池最高可工作5 年。當電池接近用完時，人員將通過Ekahau RTLS平臺接到自動提示，便于充電或更換電池。

    定位標簽能使用雙面膠帶、電線、帶子或其它辦法（視應用情況而定）――暫時或永久地附在被跟蹤的設備上，包括小的或形狀奇特的設備。對于需要被跟蹤的人員而言，這種標簽可以攜帶在衣袋、戴在手腕上或者掛在胸前。防水又防塵的封裝使這種標簽可以用于各種環境，包括多灰塵或潮濕的戶外及室內環境，如工廠或礦山等


   （T301A)                          (T301B)


 六、安裝部署

三個步驟

    1、客戶首先安裝Ekahau Positioning Engine定位引擎和應用軟件，并提供場所平面地圖；

    2、由技術工程師在現有無線網絡覆蓋的實地場地做Site Survey信號勘查測量，重新調整和配置AP，對無線網絡進行優化，并根據客戶實際情況和需求，設計生成資產設備及員工行走路線圖；

    3、RTLS實時定位系統設計安裝完畢，即可對資產和人員進行實時定位跟蹤和管理。

七、工作模式

    Ekahau WIFI定位標簽安裝在要跟蹤的目標物體（資產或人員）上，定位標簽周期性地發出無線信號，接入點（AP）接收到信號后，將信號傳送給定位引擎EPE,EPE根據收到的無線信號的強弱，計算判斷出該標簽所處位置，并通過 Ekahau Vision可視化界面，顯示其具體位置，實現實時精確定位跟蹤與管理。

    1、現場對資產和人員定位精度最高可達1米，視現場環境一般可到3米左右；

    2、每個WIFI定位標簽都擁有全球唯一的編碼，和相應資產設備和人員的信息相聯，如可寫入資產名稱、型號、時間、歸屬以及人員的姓名、職務、科室部門等資料信息；

    3、WIFI定位標簽每隔一定時間向AP主動發射信號，發射周期可由用戶根據實際需要自行設置；

    4、WIFI定位標簽有雙向通訊及報警功能，標簽攜帶者如遇到緊急情況，可以按下緊急呼叫按鈕，向管理部門求助；同時，一旦遇到緊急情況或者工作需要，管理部門也可通過向標簽發送類似于BP機和短信的文本信息，及時通知標簽攜帶者；

    5、用戶可對WIFI定位標簽電池實時監控；

    6、用戶可在軟件界面，實時監控管理定位信息，如資產和人員位置、最后一個位置信息的時間記錄、位置移動記錄和事件管理等；

    7、用戶可利用軟件在實地場所虛擬的設定出不同的區域，如可設置“禁止進入區”“報警區”以及把空間劃分為若干虛擬的格子狀房間等；

    8、用戶可通過實時定位系統對多達20 000個追蹤對象目標和每秒對六百個對象同時進行定位跟蹤管理。
