一、系統簡介

　　本系統采用的RFID技術與車輛道閘管理系統相結合，提供獨立、不間斷的數據采集系統，實現對車輛通行的自動驗放管理的要求。RFID閘口車輛管理系統是將車輛信息寫入置于車內或擋風玻璃上的電子標簽。當附加了電子標簽的車輛通過讀寫器控制的車道時，讀寫器自動以非接觸、遠距離讀取方式獲得通過車輛的信息，據此對通過車輛作出自動登記、是否放行、以及收費等處理。

　　1.1 系統組成

　　RFID閘口車輛管理系統是智能管理系統涉及發卡、數據采集、信息處理，道閘系統等部分。

　　發卡：

　　RFID閘口車輛管理系統是將車輛的關鍵數據包括車自身以及所屬信息通過發卡裝置寫入電子標簽卡，寫入完成后，將卡固定在車身或粘貼于車窗玻璃上。

　　數據采集：

　　RFID閘口車輛管理系統是車輛通過時，數據采集系統包括RFID讀寫器對射頻卡內數據進行的采集以及車牌視頻識別系統對車牌信息的采集。

　　信息處理：

　　計算機對采集回來的數據進行分析，處理。其中包括把新的數據和數庫中的原始數據進行比對。最后以此給出相應的指令。

　　道閘系統：

　　RFID閘口車輛管理系統是由金屬擋車器、通道控制器、車輛檢測器、中央處理器、地感線圈等一套硬件設備組成。最終實現車輛的禁止與放行。

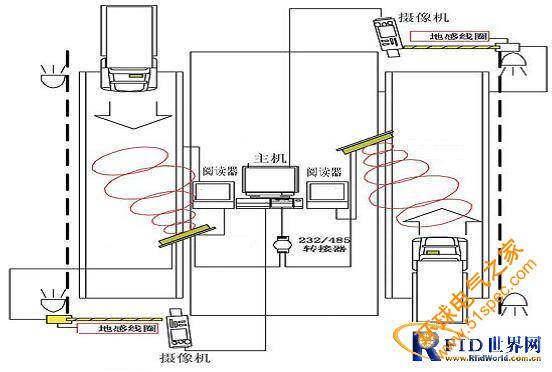

整體系統配置圖

　　二、方案介紹

　　RFID閘口車輛管理系統是使用射頻RFID識別系統和視頻車牌識別系統2個系統同時檢測車輛的合法身份。最終實現合法身份的車輛不用停車無障礙進入單位和經門衛判斷控制出車的目的。

　　工作流程：

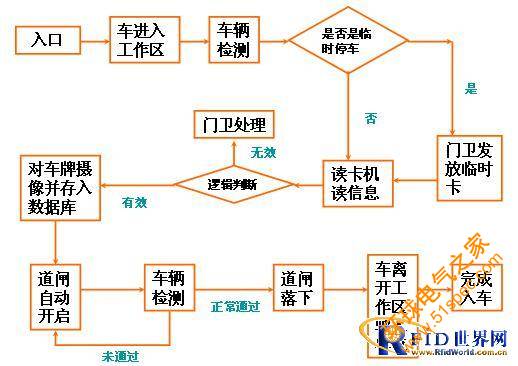

　　2.1 車輛入口部分流程

　　2.2 固定卡車輛

　　RFID閘口車輛管理系統是由固定卡車輛進入入口車道時RFID讀寫設備天線覆蓋區域時，RFID讀寫器讀到裝在車上的電子標簽的相關信息，并將數據上傳至計算機。當數據核對有效無誤后，自動道閘升起欄桿，同時自動啟動入口攝像機，攝錄一幅該車輛圖像，并依據相應卡號，存入大門管理處的計算機硬盤中。車輛可不停車的進入;若采集的電子標簽數據不能和數據庫中的原始數據匹配，則擋車桿不會抬起，需要門衛來檢查來車是否有什么問題。

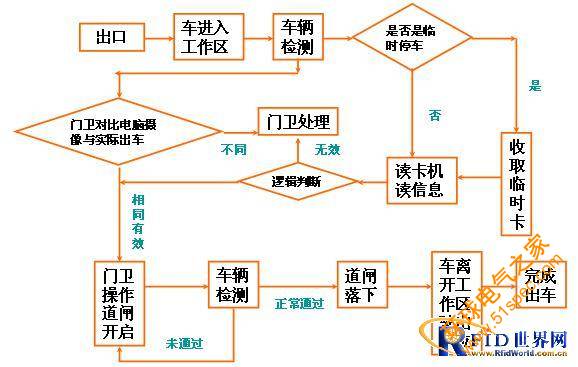

　　車輛出口部分流程：

　　2.3 固定卡車輛

　　固定卡車輛準備駛出RFID設備出口天線覆蓋區域內時，RFID讀寫器讀到該卡的相關信息，數據上傳至中央計算機核對。比較該車在數據庫中的照片和實際出車，系統對車輛的檢測都沒問題后?？刂粕饟踯嚄U，車輛駛出;若其中有RFID采集數據不能和數據庫中的原始數據匹配或者數據庫中照片與實際出車不符時，需要門衛來檢查出車是否有什么問題。
