任意程序測試功能

　　任意程序測試功能是三菱電機CNC伺服主軸調試軟件NC Analyzer2中的一項測試功能。通過該功能可對三菱電機CNC系統中的伺服軸、主軸、PLC等信息進行采樣，方便調試人員查找及確認問題。
　　任意程序測試功能可對應的測試項目如下：

　　1、CNC側設定

　　在使用任意程序測試功能之前，我們需要將確認以下幾個參數的設置：

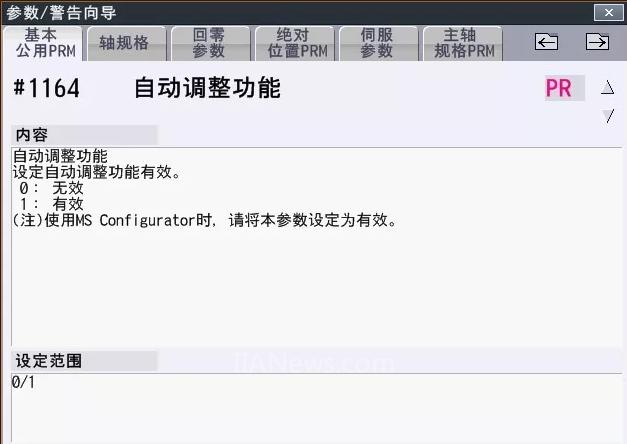

CNC側需要確認上述三個參數，#1164需設置為“1”，開啟自動調整功能；#1224bit0位設置為“1”，使采樣數據輸出有效；最后確認CNC測試LAN1口IP地址，需要與PC建立以太網連接。

　　2、PC側設置

　　CNC側參數設置完成后，進行PC側設置，需設置項目如下：

　　3、新建工程

　　在完成CNC與PC側設置后，可在PC端打開NC Analyzer2軟件，在彈出的“啟動向?qū)А碑嬅嫔线x擇“新建工程”。

　　在彈出“通訊方式設定”畫面上，首先輸入CNC側IP地址（即CNC參數#1926），之后進行通訊測試，通訊測試成功后，選擇設定完成，最后輸入工程名及保存位置，新工程創建完畢。

　　4、任意程序測試

　　從菜單欄選擇“測試與調整”，在下拉菜單中選擇“任意程序測試”，即可開始使用任意程序測試功能。

　　開始任意程序測試后，首先需要設定測試內容，如測試軸、加工程序、采樣條件等設置，對于采樣條件的設定，可根據實際需求進行選擇，如下圖所示：

　　需要對采樣條件的“設置采樣開始/結束條件”“模式選擇”“通道設定”“時間設定”四部分內容進行設置。設置完成后即可以開始進行任意程序測試采樣。

　　功能演示

　　X、Y軸位置指令及位置反饋

　　使用CNC系統已有程序進行采樣，采樣條件為X軸、Y軸的位置指令及位置反饋。測試條件設定如下：

　　采樣條件設定如下：

　　采樣結果如下：

　　通過“切換圖形模式”功能，可顯示時序波形，時序波形如下：

　　PLC(bit)測試

　　在進行PLC相關測試時，僅需設定“采樣條件”即可。PLC(bit)測試時，采樣條件設定如下：

　　在“軸/PLC信號”中選擇PLC(bit)，“波形種類”中輸入要采樣的軟元件即可。

　　測試后，切換為時序列波形，采樣結果如下：
