2017年7月2日10時許，中石油天然氣輸氣管道貴州晴隆沙子段，因近期持續強降雨引發邊坡下陷側滑，擠斷輸氣管道，引發泄漏燃爆。經查明，造成8人死亡，35人受傷。

　　這就是2017年頗受關注的“天然氣泄露”事故。因傷亡人數較多，在當時引起了一眾關注。

　　說到天然氣，我們并不陌生。它在生活中被廣泛使用，但是關于它的隱患問題，我們卻很少重視。

　　天然氣作為一種能源，因其清潔特性廣受歡迎，但如果發生泄漏，則會引發大面積爆炸。還可能會導致部分其他有害氣體被釋放到空氣中，造成空氣污染以及氣候環境的破壞。

　　而在工業區域，例如：閥門、法蘭或者密封不良的部位發生天然氣泄漏，極有可能會引起爆炸，對工作人員生命造成危害，對工業設備造成破壞，并且嚴重影響工業生產。相對更加危險的化工廠受到波及，還可能導致化工原料的泄漏，帶來更大的威脅。

　　因此，對天然氣泄漏進行有效檢測與排查，是各大企業急需重視的問題。

　　傳統的檢測方法是否有效?

　　傳統的檢測方法，一般使用肥皂水或者超聲波檢漏儀。

　　肥皂水：天然氣管線長，運輸車輛又很多，所以肥皂水無法對絕大部分的管線和設備進行有效檢測。

　　超聲波檢漏儀：用聽聲音或者看分貝值的方式進行檢測，只能對少量可疑點進行泄露確認，也無法進行快速排查。

　　某天然氣加氣站，兩處氣體泄露

　　某天然氣加氣站，加氣設備和車輛各有一處泄露。使用傳統的檢測方法已經無法快速有效地找到氣體泄露位置。為此，摒棄傳統方法，工作人員采用 Fluke 最新的 ii900 聲學成像儀對加氣設備和運輸車輛進行了檢測。

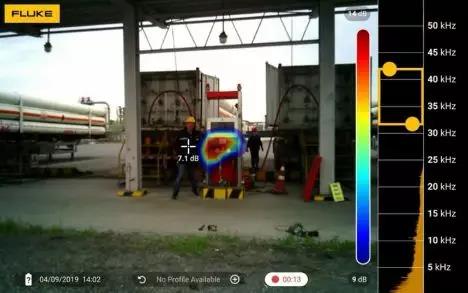

　　▲加氣設備泄露

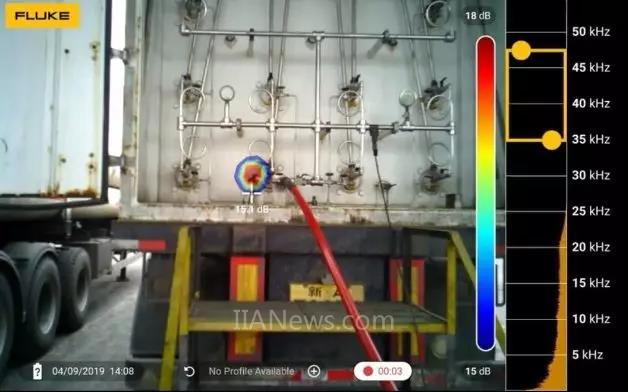

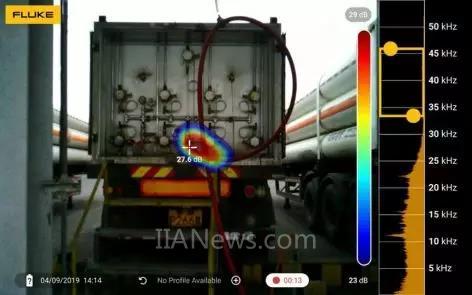

　　▲天然氣運輸車連接處泄露

　　通過觸摸屏快速調整聲學成像儀頻段，二氧化碳氣體泄漏的頻段通常在20kHz以上，該現場的頻段設置為30kHz-45kHz(黃色框)，使用 ii900 聲學成像儀，可以清晰地反映出泄漏點的位置。

　　最重要的是，聲學成像儀可以有效屏蔽現場的噪聲。即使現場有很多噪聲，聲學成像儀也不會受到干擾。Fluke 聲學成像儀可以設置頻段，泄漏點的頻率一般在20kHz以上，處于超聲波范圍;而噪聲小于20kHz，可準確設置泄露的頻段，現場噪聲互不干擾。

　　除此之外，ii900 聲學成像儀不僅可以成功檢測天然氣泄露，對于其他氣體的泄漏，也能夠快速發現、高效檢測，在各大行業中被廣泛應用。

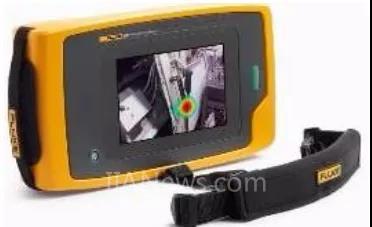

　　▲Fluke ii900對其他氣體泄漏進行檢測

　　Fluke ii900 聲學成像儀是如何完成這一系列的操作呢?

　　天然氣在泄漏時，在泄漏點因渦流會產生聲波/超聲波能量，這些能量通過空氣傳遞至聲學成像儀的聲壓傳感器陣列，在顯示屏上以可見光圖像為底、聲波/超聲波能量按照調色板顏色顯示的畫面，從圖像上即可快速對泄漏點進行排查，并可將泄漏點以JPEG照片或者MP4視頻格式進行保存。

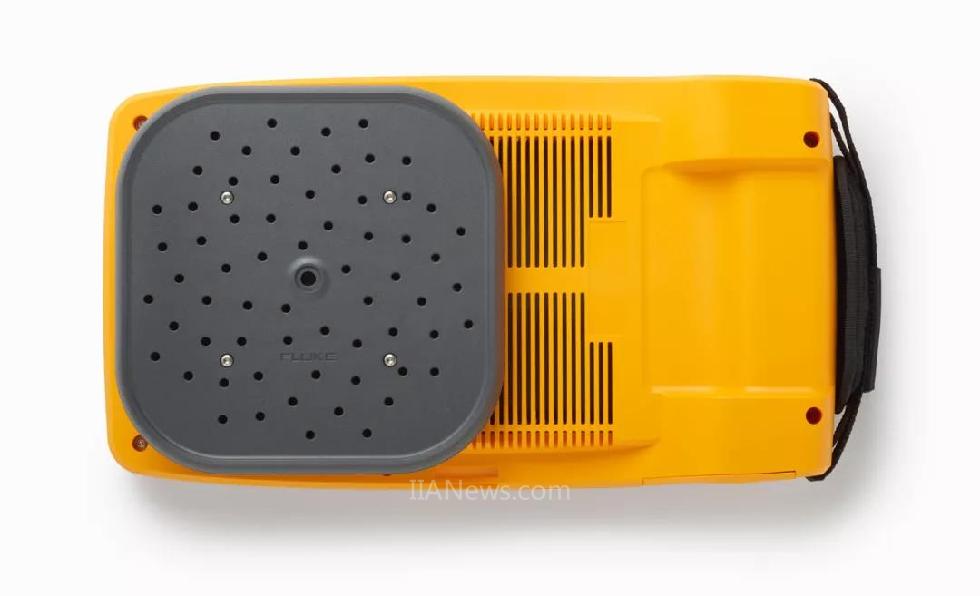

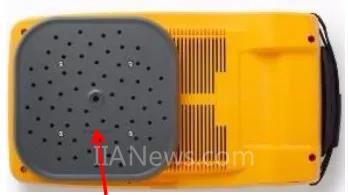

　　▲64個MEMS數字麥克風的聲壓傳感器陣列

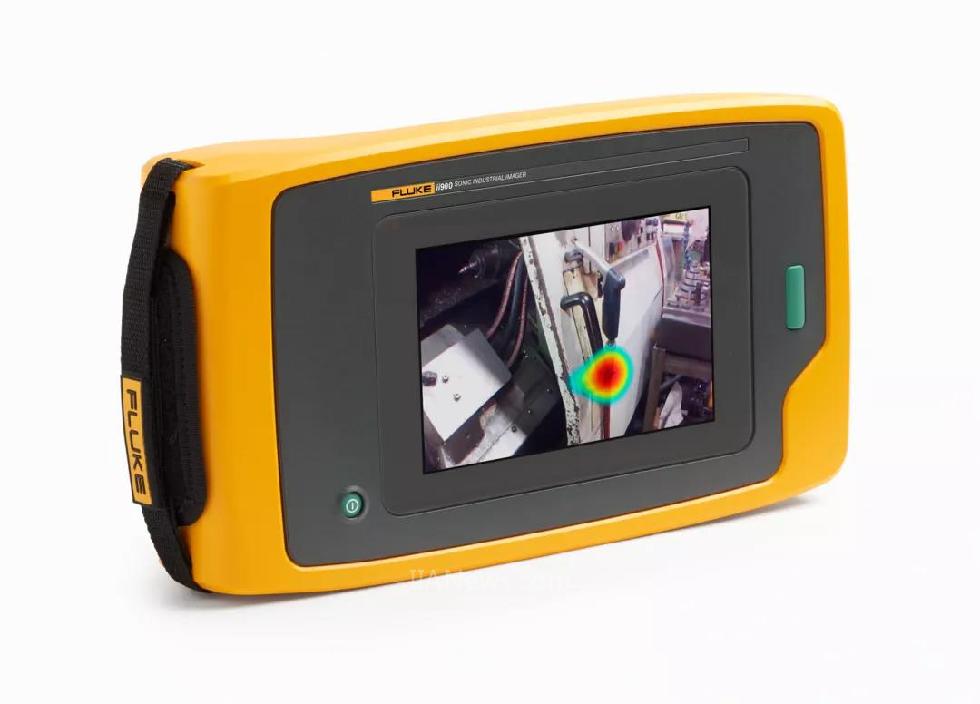

　　▲在可見光中準確定位泄漏點

　　使用Fluke ii900 聲學成像儀檢測，輕而易舉找到泄露點，安全隱患即刻消除!

　　現如今，雖然天然氣應用廣泛，但是它的應用環境和場景也復雜而多樣。尤其對于工業領域，天然氣的使用也勢必伴隨著一定的隱患和危險。

　　使用一臺能高效檢測天然氣泄露的檢測工具，是對企業生產發展的重要保障，也是對工作人員的高度負責。

　　在上述案例中，能很好解決這個問題的工具就是 —— Fluke 的 ii900 聲學成像儀，它秉持“耳聽為虛、眼見為實”的理念應運而生。

　　關于Fluke ii900 聲學成像儀

　　能不能在顯示屏上看到多個泄漏點?

　　多個泄漏點可在屏幕顯示。

　　聲學成像儀可以測多遠?

　　對于氣體泄露檢測的靈敏度為：700kPa 以下的150ml/min 泄漏量，檢測距離為10米。

　　檢測距離與現場的泄露點大小、聲強和頻段有關，對于大部分氣體泄漏的檢測距離一般可在10米甚至更遠檢測到。

　　聲學成像儀是防爆的嗎?

　　聲學成像儀不是防爆的，但可以較遠的安全距離對天然氣的泄露進行有效檢測。

　　行業應用：各天然氣生產、儲運和使用單位。
