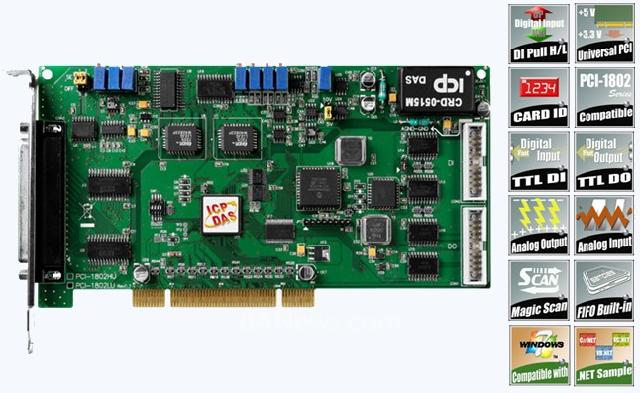

PCI-1802LU/1802HU板卡是泓格新上市并符合RoHS環保規范的產品，新的PCI-1802LU/1802HU的設計，在硬件與軟件上皆可直接兼容于PCI-1802L/1802H。
PCI-1802LU/1802HU是一張擁有高性能的多功能數據采集卡，它支持3.3 V/5 V PCI總線接口，并且擁有數字輸出、數字輸入、模擬輸出及模擬輸入等多種功能。它包含了可連續330k Sample/Sec或44k Sample/Sec 12位分辨率的A/D 轉換器、內建可容納8000筆A/D數據的FIFO、二個12位分辨率的D/A輸出通道、16個符合TTL規范的數字輸出通道及16個符合TTL規范的數字輸入通道。PCI-1802LU/1802HU擁有32個單端/16個差動輸入通道，可通過跳接器來做切換。
PCI-1802LU/1802HU在硬件上新增兩個功能：第一個是Card ID指撥開關，讓使用者可以自由設定每張板卡的識別碼，當系統同時使用多張PCI-1802LU/1802HU板卡時，使用者可以迅速而簡單區別這些同型號的板卡；第二種是DI Pull High/Low設定功能，數字輸入端口可設定為pull-high或 pull-low，當信號線脫落或斷線時，該DI值會相對維持使用者預設的狀態(非浮動)。
PCI-1802LU/1802HU的軟件設計與PCI-1802L/1802H完全兼容，所以使用者可以在不用更動軟件的情況下使用PCI-1802LU/1802HU。PCI-1802系列可以在Linux、DOS、Windows 98、Windows 2000、Windows NT、Windows XP/2003/Vista/2008/7 32/64-Bit等操作系統環境下使用，并且提供了動態函數庫及Active X控件協助使用者更容易的開發。而本產品還提供Turbo C++、Borland c++、Microsoft C++、Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、C#.NET、Visual 及LabVIEW等范例程序幫助使用者可以更快速的上手使用本產品。
特色和架構
Universal PCI接口，可支持+5V及+ PCI bus插槽
Card ID功能，可讓使用者設定卡片的輔助識別號碼，以區別多張同型號的板
數字輸入端口可設定為pull-high或 pull-low，當信號線脫落或斷線時，該DI值會相對維持使用者預設的狀態(非浮動)
16個數字輸入信道
16個數字輸出信道
Digital I/O反應速度最高可達
二個12位分辨率模擬輸出通道
12位高分辨率、330或44kHz A/D轉換器
32個單端/16個差動模擬輸入通道
PCI-1802LU/HU提供多個可程序化放大值
PCI-1802LU：0.5/1/2/4/8
PCI-1802HU：0.5/1/5/10/50/100/500/1000
內建8k WORD的FIFO緩沖區
便利的魔術掃描功能，使用者在設定完后，魔術掃描就會自動的依使用者所設定的通道來采集模擬輸入值
支持內部/外部觸發
三種不同的外部觸發模式：post-trigger，pre-trigger，middle trigger
兼容PCI-1802的軟件
PCI-1802LU/HU可以直接套用PCI-1802系列的產品
支持.NET 程序
提供Microsoft Visual C#.NET 2005范例程序
提供Microsoft Visual 2005范例程序
提供Turbo C++，Borland c++，Microsoft C++范例程序
提供Visual C++，Borland Delphi，Borland C++ Builder，Visual Basic及LabVIEW范例程序
支持Microsoft Windows 7 32/64-bit版本操作系統
支持Windows 98/NT/2000及XP/2003/Vista/2008 32/64-bit version操作系統
