傳感器原理實驗臺由一些分立元件組成的電路和指針式儀表構成，實驗結果往往不是很穩定，而且以電流、電壓形式顯示的結果不是很直觀。為了提高實驗教學質量，將傳感器實驗臺的輸出送入計算機進行顯示與數據處理。該系統人機界面友好，操作簡單方便，已成功地應用于實驗教學中，且效果良好。

1 總體設計

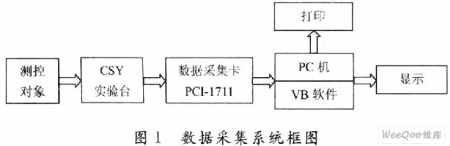

　　數據采集系統原理圖如圖1所示。

　　該系統采用PCIl711數據采集卡作為PC機與傳感器實驗臺之間的接口。

2 系統介紹

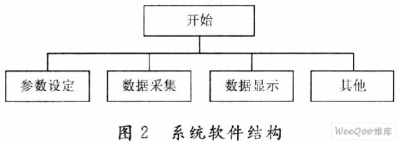

　　數據采集系統采用Visual Basic 6．0實現，該系統能夠對CSY傳感器實驗臺的實驗數據進行采集存儲、處理以及圖形顯示等操作。參數設定設置實驗名稱、操作學生信息。數據采集分單次采集，連續采集2種。數據顯示分簡單顯示和線性擬合顯示2種。其他有數據打印、存儲等。系統軟件結構圖如圖2所示。

3 信號采集程序設計

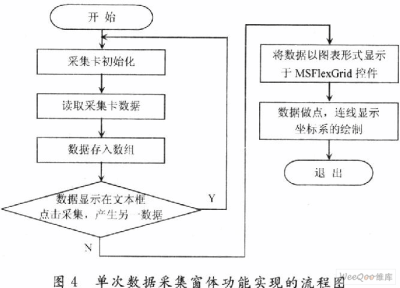

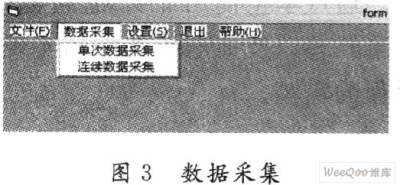

　　選中“數據采集”，將出現如圖3所示窗體。窗體提示將要選擇采集數據的方式，是單次數據采集或是連續數據采集。單次數據采集窗體功能實現的流程圖如圖4所示。連續數據采集方式和單次數據采集基本相似，只是在單次數據采集程序的基礎上加上一個FOR循環。
