　　描述

　　A1356 裝置是一款帶脈寬調制（PWM）輸出的高精度可編程開路漏極霍爾效應線性傳感器IC。PWM 輸出信號的占空比 (D) 與施加的磁場成比例。A1356 裝置能通過其內置霍爾元件將模擬信號轉換為數字編碼 PWM 輸出信號。數字編碼 PWM 輸出的耦合抗擾性遠遠超出了模擬輸出信號的抗擾性。

　　A1356 具有 BiCMOS 單片電路，該電路集成了霍爾元件、用于降低霍爾元件固有的靈敏度和偏移漂移的高精度溫度補償電路、小型信號高增益放大器、專有動態偏移取消電路、以及 PWM 轉換電路。動態偏移取消電路可減少霍爾元件的殘留偏移電壓。霍爾元件偏移通常是由成型裝置、溫度依存性以及熱應力所致。高頻偏移取消（斬波）時鐘可支持更高的采樣率，從而提高輸出信號的精度，實現更快速的信號處理能力。

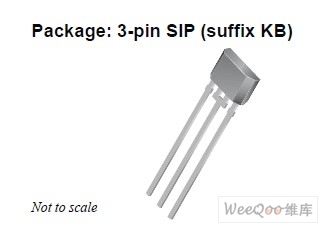

　　A1356傳感器采用無鉛3引腳單列直插封裝（KB 后綴），引腳框采用 100% 霧錫電鍍。

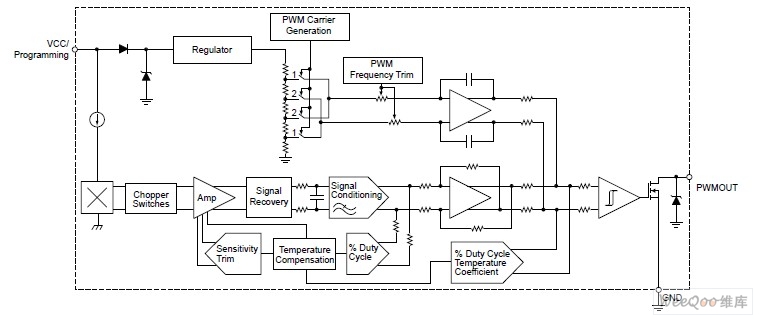

　　功能方框圖

　　功能及優點

　　●同時對 PWM 載波頻率、靜態占空比和靈敏度進行編程，實現系統優化

　　●在工廠編設靈敏度溫度系數和靜態占空比漂移

　　●下線可編程性

　　●與模擬輸出相比，脈寬調制（PWM）輸出可提供更高的抗擾性

　　●溫度周期性變化后精確的可恢復性

　　●輸出占空比鉗位具有短路診斷功能

　　●在裝置啟動時可選擇 50% 占空比校準測試模式

　　●較寬的工作溫度范圍：–40°C 至 150°C

　　●抗機械應力

　　●先進的斬波穩定電路和差分信號路徑設計可確保極低的輸出偏置水平

　　●專有的片上濾波器可提供極高的輸出分辨率

　　●較寬的電源工作范圍：4.5 至 18 V
