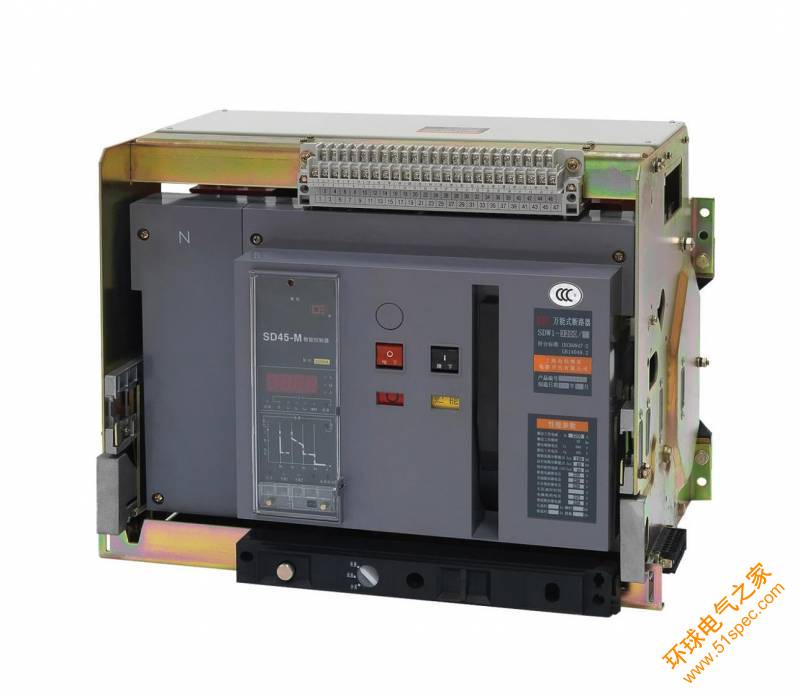

一、框架斷路器的原理及功能介紹：

    框架斷路器功能介紹:斷路器為立體布置形式，觸頭系統、瞬時過電流脫扣器左右側板均安裝在一 塊絕緣板上。上部裝有滅弧系統，操作機構可裝在正前方或右側面，有“分”、“合”指示及手動斷開 按鈕。其左上方裝有分勵脫扣器，背部裝有與脫扣半軸相連的欠電壓脫扣器。速飽和電流互感器或電流 電壓變換器套在下母線上。欠電壓延時裝置、熱繼電器或半導體脫扣器可分別裝在下方。

    HKW15-2000、 3200、4000、6300斷路器為立體布置形式，由底架、側板、橫梁組成框架，每相觸頭系統安裝在底架上， 上面裝滅弧室。操作機構在斷路器右前方，通過主軸與觸頭系統相連。電動操作機構通過方軸與機構連成一體裝于斷路器下部，作為斷路器的貯能或直接閉合之用，貯能后的閉合由釋能電磁鐵承擔。在左側板上方裝有防回跳機構，以防止斷路器在斷開時彈跳。

    各種過電流脫扣器按不同要求裝在斷路器下方， 欠電壓，分勵脫扣器及電動操作控制部分裝在左側，其中欠電壓、分勵脫扣器通過脫扣器與放大機構相 連，以減少斷路器的脫扣力。12對輔助觸頭供用戶聯接二次回路用，面板上有顯示斷路器工作位置的指 示牌“1”“0”和“貯能”指示，還有供合閘及分閘用的按鈕“1”“0”（均按下）。HKW15-1000、 1600斷路器附有正面手動操作手柄；HKW15-2500、4000附有檢修用的手動操作手柄（均可卸下）。

二、杭開公司生產的框架斷路器的內部結構大致如下：

    斷路器為立體布置形式，觸頭系統、瞬時過電流脫扣器左右側板均安裝在一 塊絕緣板上。上部裝有滅弧系統，操作機構可裝在正前方或右側面，有“分”、“合”指示及手動斷開 按鈕。其左上方裝有分勵脫扣器，背部裝有與脫扣半軸相連的欠電壓脫扣器。速飽和電流互感器或電流 電壓變換器套在下母線上。欠電壓延時裝置、熱繼電器或半導體脫扣器可分別裝在下方。

    具體的以HKW15-2000等為例：斷路器為立體布置形式，由底架、側板、橫梁組成框架，每相觸頭系統安裝在底架上， 上面裝滅弧室。操作機構在斷路器右前方，通過主軸與觸頭系統相連。電動操作機構通過方軸與機構連 成一體裝于斷路器下部，作為斷路器的貯能或直接閉合之用，貯能后的閉合由釋能電磁鐵承擔。在左側 板上方裝有防回跳機構，以防止斷路器在斷開時彈跳。

    各種過電流脫扣器按不同要求裝在斷路器下方， 欠電壓，分勵脫扣器及電動操作控制部分裝在左側，其中欠電壓、分勵脫扣器通過脫扣器與放大機構相 連，以減少斷路器的脫扣力。12對輔助觸頭供用戶聯接二次回路用，面板上有顯示斷路器工作位置的指 示牌“1”“0”和“貯能”指示，還有供合閘及分閘用的按鈕“1”“0”（均按下）。HKW15-1000、 1600斷路器附有正面手動操作手柄；HK15-2500、4000附有檢修用的手動操作手柄（均可卸下）。

    另外，公司生產的智能型框架斷路器適用交流50Hz，額定電壓380V、660V，額定電流為200A-6300A的配電網絡中,主要用來分配電能和保護線路及電源設備免受過載、欠電壓、短路，單相接地等故障的危害，該斷路器具有多種智能保護功能，可做到選擇性保護，具動作精確，避免不必要的停電，提高供電可靠性。 框架斷路器用來分配電能和保護線路及電源設備的過載、欠電壓、短路等，在正常的條件下，可作為線路的不頻繁轉換之用。1250A以下的斷路器在交流50Hz電壓380V 的網絡中可用作保護電動機的過載和短路。在正常條件下還可作為電動機的不頻繁起動之用。
