DVB-S標準只是規定了信道編碼及調制方式，沒有提供具體的射頻調制方案，DVB-S標準要求載波的頻率范圍為950 MHz-2150 MHz，由于受到FPGA內部資源運算速度的限制，一般只能實現中頻調制[1]。傳統的射頻調制是在中頻調制后加模擬上變頻，如中頻調制之后采用 AD8346[2]進行射頻調制，但這樣就增加了設計的復雜度及成本。本文采用ADI公司最新推出的AD9789與FPGA相結合的方法實現了全數字 DVB-S標準射頻調制。
1 系統構架

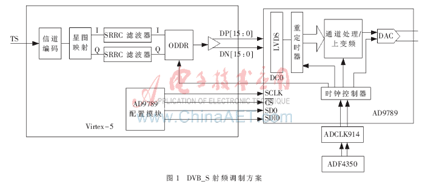

AD9789[3] 14 bit TxDAC芯片內部集成了QAM編碼器、內插器和數字上變頻器，可為有線基礎設施實現2.4 GHz的采樣率。AD9789 TxDAC支持DOCSIS-III、DVB_C 2個標準，并不支持DVB-S標準。配置選項可以設置數據路徑來為QAM編碼器和SRRC濾波器設置旁路，從而使DAC能夠用于諸如無線基礎設施等多種應用中。本文就是利用這一點實現了DVB_S的射頻調制，在FPGA內部實現DVB-S信道編碼[3](隨機化、RS編碼、卷積交織、卷積壓縮編碼)、星圖映射、SRRC 濾波器（滾降系數為0.35），經ODDR模塊給AD9789提供復數數據。其射頻調制方案如圖1所示。

2 可變符號率的設計
DVB-S調制器符號率一般支持1 MS/s～45 MS/s可調，這就需要對TS流進行速率調整。整個DVB_S信道編碼有2次速率的變化：(1)RS編碼，它將188的包結構變成204的包結構，數據輸出的速率為輸入的204/188倍。(2)卷積壓縮編碼，由于卷積壓縮編碼采用不同的編碼比率，如1/2、2/3、3/4、5/6、7/8，對應的輸出數據速率就變成輸入數據速率的1、3/4、2/3、3/5、4/7倍，針對符號率的設計，本文提出了符號率的設計公式：FBAND=A×204 /188×8×1/2×(N/N-1)，其中A為TS流的輸入數據速率，N的取值為2、3、4、6、7，之所以乘以8是因為在卷積編碼時要進行數據的并串轉換。

本文采用插空包的方式實現RS編碼速率調整，其設計思路是在信道編碼之前對TS流進行一次速率調整，將188的數據包變成204的數據包，這樣大大簡化了后端的設計，具體的操作就是通過FIFO實現，由于TS流速率慢，所以先寫FIFO，等到寫滿一半，開始讀，讀的時候每次只讀188個數據，然后再在其后添加16 B數據，添加0即可，這樣就變成了204個字節的包結構。由于讀的速率很快，有可能讀空，所以要判斷FIFO內部所剩下的數據，當不滿188 B時，就插入204 B的空包，這樣可以保證速率調整之后的數據是連續的。符號率的設計公式變成：FBAND=B×8×1/2×(N/N-1)，只需要改變B及N的值就可以實現符號率的可變。
針對卷積壓縮編碼速率調整，本文采用重配置DCM[4]與FIFO結合的方式實現，由于調制采用不同的編碼率，導致輸出的數據速率是可變的，這就使得數據的輸出時鐘是輸入時鐘的非整數倍，很難做到小數分頻，所以提出了用重配置DCM的方式提供可靠的時鐘對應關系。經卷積壓縮編碼后的數據輸出是不連續的，為了便于后續數據升采樣的處理，通過一個FIFO將數據打成勻速的。


3 AD9789基本結構[5]

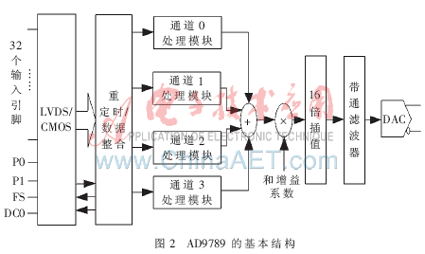

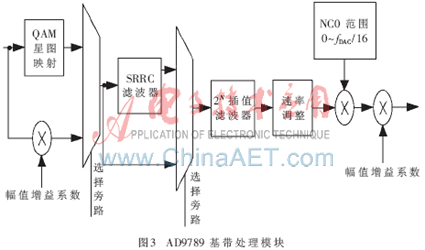

AD9789 包含一個用于器件配置和狀態寄存器回讀的 SPI(串行外設接口)端口。靈活的數字接口可以適應4 bit～32 bit的數據總線寬度，并且可以接收實數或復數數據，最多可接收4路輸入信號。每一路信號最大能經過5級半帶插值濾波，插值之后的數據與NCO生成的正余弦信號相乘，再經過通道增益變化，4路信號相加后再通過總增益調整、16倍插值和帶通濾波器實現數字上變頻，最后經數模轉換輸出，其原理如圖2所示。4個通道的基帶處理模塊內部結構相同，如圖3所示。在本設計中，旁路掉QAM編碼器和SRRC濾波器，經過5級半帶插值后，通過調節P/Q值，可實現不同符號率的調整。

4 AD9789上變頻原理及配置流程[5]
基帶信號經過插值后與NCO生成的正余弦信號相乘，從而把基帶信號頻譜調制到0～fDAC/16之間完成基帶調制，即實現圖4(a)～圖(b)的轉換。經過16倍插值濾波器后，形成16個奈奎斯特區，后15個區內的頻譜為第1奈奎斯特區基帶調制信號的鏡像頻譜，通過配置帶通濾波器的中心頻率，可濾除不需要的15個鏡像，得到要想的調制信號，如圖4(c)所示。AD9789的這種特殊架構，使得輸出的調制信號頻率范圍為0～fDAC，而fDAC最高可達 2.4 GHz，完全可以滿足DVB-S標準L波段輸出的要求。

AD9789通過SPI接口進行參數配置，配置時鐘SCLK不能超過25 MHz。寫操作時，在SCLK上升沿有效。讀操作時，數據在SCLK下降沿有效。AD9789的配置指令由指令控制字和操作數2部分組成。指令控制字包括 3部分：讀寫操作指示位、一次讀寫的字節個數和起始寄存器的地址。如果執行寫操作，操作數就是要寫入寄存器的值。如果執行讀操作，則操作數就是從相應寄存器中讀到的值。缺省情況下，SDIO是輸入，SDO是輸出，讀寫數據高位在前。

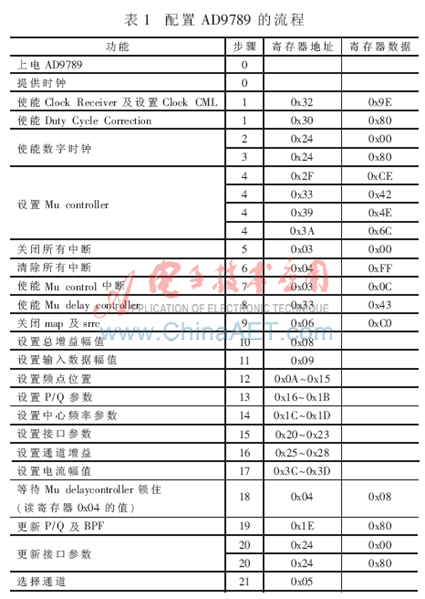

配置AD9789時需要注意，大部分寄存器都是立即更新，但0x16～0x1D，0x22～0x23除外。只有在0x1E[7]為1 后，0x16～0x1D寄存器數據才更新。只有當0x24[7]位由0變為1后，0x22～0x23才更新。0x1E[7]會自動清零，但0x24[7] 不會。為了保證來自FPGA的數據與AD9789的采樣時鐘相位一致，AD9789內部集成可編程重定時器，使用三級寄存器來實現重定時功能，具體由內部寄存器0x21[2:0]、0x23[7:0]控制。配置AD9789的流程如表1所示。

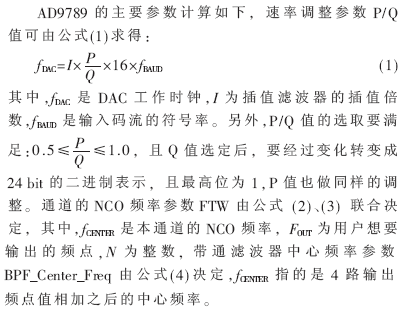

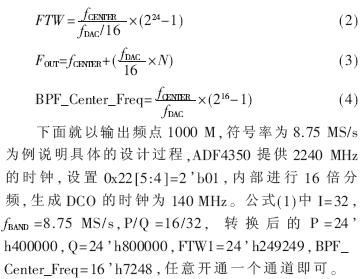

5 FPGA與AD9789的接口設計
AD9789的工作時鐘由ADF4350與ADCLK914聯合提供。ADF4350[6]是ADI公司推出的業界首款全集成的頻率合成器，內置片上 VCO(壓控振蕩器)與PLL(鎖相環)，支持137.5 MHz～4.4 GHz范圍內的連續調諧，且支持整數小數分頻，具有出色的相位噪聲性能，完全可以滿足本系統的要求。
ADCLK914[7]是一款采用ADI公司專利的互補雙極性(XFCB-3)硅鍺(SiGe)工藝技術制造的超快型時鐘/數據緩沖器。ADCLK914 具備高壓差分信號(HVDS)輸出，適合用于驅動ADI最新的高速數模轉換器(AD9789、AD9739)。

本系統中，在FPGA內部完成信道編碼、星座映射及基帶成形。AD9789數據接口總線采用32 bit，LVDS模式，只使用一個通道。所以輸入為一路復數數據信號，數據為16 bit的差分信號。根據所選的接口模式，在采樣時鐘上升沿，采樣得到的16 bit數據為I, 在采樣時鐘下降沿，采樣得到的16位數據為Q,調用一個ODDR模塊，將基帶成形后的I路數據和Q路數據合二為一，以LVDS模式輸出，分別與 AD9789的DP[15:0]和DN[15:0]相連。ODDR的工作時鐘直接來自DCO，DCO是AD9789數據的采樣時鐘輸出，由FDAC分頻產生，具體由內部寄存器0x22[5:4]決定，確保FPGA輸出數據和AD9789的數據采樣時鐘速率相等。

本文詳細介紹了DVB_S可變符號率的設計，利用新器件AD9789能實現數字上變頻的特性，結合FPGA，提出了一套解決全數字DVB-S射頻調制的方案，并給出了配置AD9789的詳細流程。結合具體實例，給出了重要參數的設置方法，與傳統的射頻調制相比，免去對片外混頻器和低通濾波器的需求，具有更佳的性能、更低的成本和更好的靈活性，可廣泛用于電纜調制解調器系統。
