bnc連接器接頭怎么接線

BNC連接器應用領域有非常多，最常見的就是視頻監控頭，安防監控工程、音頻視頻工程等，屬于同軸電纜連接器的范疇。很多用戶都在關注BNC連接器是如何和RG58等同軸電纜連接起來的，關于bnc連接器如何與RG58等同軸電纜連接，網上的方法教程也有很多。下面，小編將與您聊聊bnc連接器如何與RG58等同軸電纜連接的。

在制作bnc接頭之前，我們需要準備一些工具，比如剝線鉗、bnc接頭(公頭)、同軸電纜(75-5等視頻電纜)、尖嘴鉗、烙鐵、萬用表、焊錫、松香、bnc接頭母頭以及刀片等。

接下來，我將教你如何連接BNC連接器和RG58等同軸電纜：

一、將烙鐵插入電預熱；將準備好的烙鐵，電纜，BNC頭，尖嘴鉗等工具放在一邊備用。

二、用剝線鉗將視頻同軸電纜剝開約1cm，然后用刀片將包有銅芯的塑料切掉，露出約0.5cm的銅芯。
若電纜屏蔽層較好，線網較多，可將屏蔽層適當剪去，便于穿入BNC負極。
然后將BNC負極與電纜屏蔽層擰在一起，銅芯和屏蔽層用焊槍焊接少量錫。

三：將BNC外殼的尾部穿過電纜，將銅芯插入BNC頭中間的小孔中，即BNC的正極，屏蔽層附著在BNC頭的負極上，用鉗子掐緊，固定，然后開始焊接。

四：焊接完成后，用萬用表測試絕緣和導通。數控接頭母頭測試連接是否正確。

到目前為止，一個完美實用的BNC頭已經做好了。兩端做同一個頭，就成了視頻線，直接連接攝像機和監控器，或者攝像機和DVR。

bnc接頭接法圖解

上一段可能太多的文字，那么下面我們來聊下bnc接頭接法圖解。

許多朋友都會自己安裝監控攝像機，享受DIY的樂趣，但在這一過程中，經常會出現一個小BNC頭接法的問題，讓每個人都困惑。假如接不好，就會出現無視頻圖像，有干擾，圖像不清晰，有雪花點燈的問題。今天開始你不用擔心這些問題啦，今天小編就來說說bnc接頭接法圖解。

1、準備工具：平口剪鉗，美工刀，十字螺絲刀。

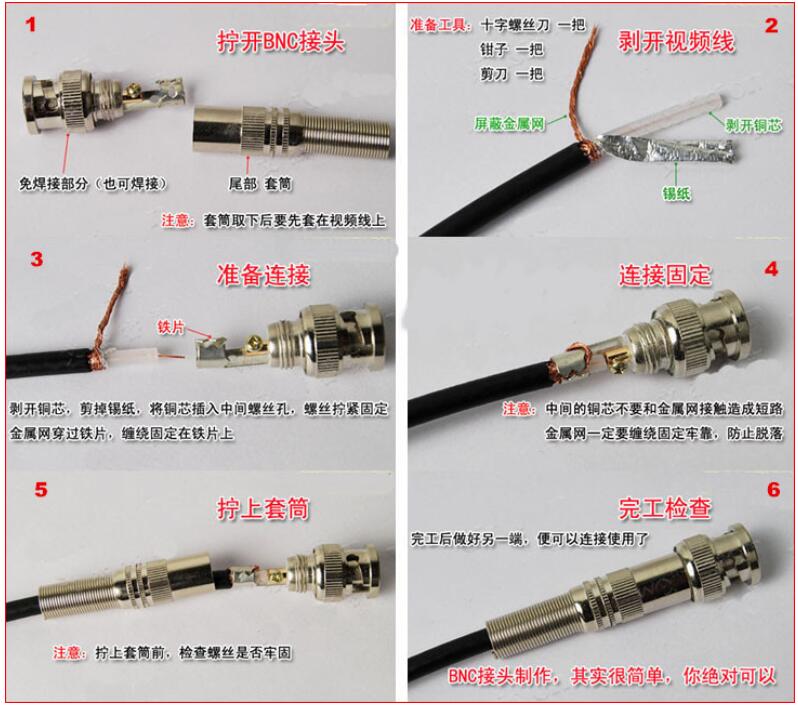

2、bnc連接方法的圖解和步驟:
