耐熱性(GB6554-86)

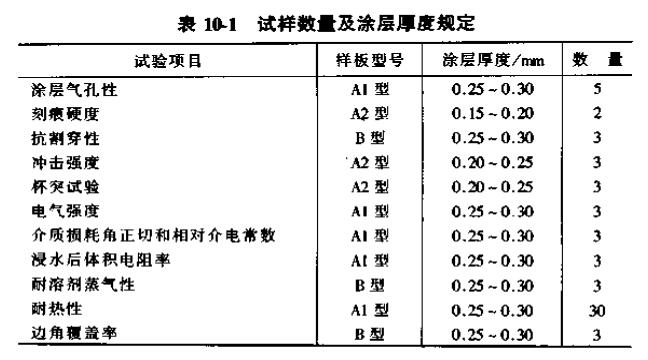

按?確定電氣絕緣材料耐熱性的導(dǎo)則,第一部分:制訂絕緣材料熱老化試驗(yàn)方法及評(píng)價(jià)試驗(yàn)結(jié)果的總規(guī)程? 進(jìn)行評(píng)定,試樣見表10_1。以3000v,交流50Hz、1min耐壓擊穿作為壽命終點(diǎn),采用?電氣強(qiáng)度?中所規(guī)定的電極、介質(zhì)為空氣。

耐熱沖擊（GB 6554-86）

（1）設(shè)備

循環(huán)通風(fēng)烘箱。

干冰加丙酮或乙醇浴槽：應(yīng)有足夠的熱容量,使得試樣浸人后能夠保持溫度。

(2)試樣

試樣3個(gè),底材為紫領(lǐng),外形及尺寸見圖10-10。

(3)試驗(yàn)步驟

將3個(gè)試樣置于已穩(wěn)定至要求溫度的般箱內(nèi)半小時(shí),然后取出并迅速放入30℃ ,2℃的浴精中保溫10 分鐘 。

每周期結(jié)東后,抹干試樣并檢査除層是否開裂、脫離。當(dāng)試樣出現(xiàn)開裂、 脫離即作為試樣已損壞。

重復(fù)周期試驗(yàn)直至試樣:損壞為止,或按規(guī)定的周期數(shù)量重復(fù)試驗(yàn),檢査試樣是否損壞。

(4)結(jié)果

報(bào)告試樣涂層損壞,周期數(shù)或按規(guī)定的試驗(yàn)周期試驗(yàn)時(shí)試樣的損壞情況。
