一、概述

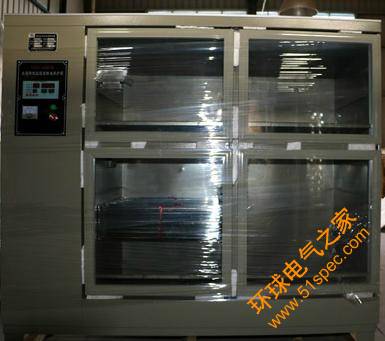

SHBY-60B型數控水泥砼試體標準養護箱是本公司按照國家對水泥混凝土及水泥制品等試樣的標準養護要求而設計制造。它適用于各水泥制品廠和建筑施工單位，公路橋梁工程單位以及有關科研質檢部門對水泥、混凝土、水泥制品試樣進行強度、定型性凝結時間作標準養護。

二、主要技術指標

1、溫度控制儀誤差：±1℃

2、箱內溫差：≤2℃

3、控制濕度：≥95%

4、電源電壓：220V±10V

5、電源頻率：50HZ

6、壓縮機頻率：240W

7、加熱器功率：600w

8、有效容積：1100x590x1160（mm）x10層

三、結構與原理

1、箱體由內、中、外層組成，內膽采用進口不銹鋼焊接而成，外殼采用優質冷軋鋼板，折彎成型。中間隔層采用EVA發泡填充。擱架用不銹鋼型材質。結構堅固，造型美觀，耐腐蝕性好，永不生銹。

2、溫濕度控制采用全集成電路數字顯示。他具有分辨率高、直觀、調溫方便、控制精度高等優點。

3、制冷系統采用大功率壓縮機，用全封閉式冷凝器，以提高制冷效果。箱內采用風扇進行冷熱交換，使溫差減少，溫度更加穩定。

4、加溫采用大功率的加熱管能迅速將箱內溫度提高到設定溫度，利用加熱產生的氣體作為加溫的輔助補充。

5、加濕采用先進的超聲波加濕器，它具有自動恒控制加濕為霧狀，確保箱內溫度≥95%比目前廣泛采用的噴淋加濕方法更勝一籌。

四、工作原理

當箱內濕溫度高于設定濕溫度時溫控制器制冷。當箱內溫濕度低于設定溫濕度時，濕控器控制加濕系統工作，反復循環將溫濕度控制在投定的溫濕度范圍內。

五、使用說明：

1、將儀器置于通風干燥的環境下，安放平穩檢查箱開門是否靈活。

2、將電源開關置于OFF。

3、向水箱內加水至末層擱架以下，向加濕器內純凈水至加水上限，溫度傳感器小泡內加水。

4、將插頭插入具有良好接觸地的220V插座中。

5、本儀器出廠前已認真調試，溫度設置為20±1℃，濕度設置為95%±10%如需重新設置，請按溫濕控制儀器說明書操作。

切勿不規范操作。

六、注意事項

1、儀器安放平穩接地可靠。

2、工作時箱內不得斷水。

3、儀器在設定溫度±1℃，動作不得故障。

4、當電源波動超過±10%時應使用穩定壓器。

5、任何情況下儀器傾斜不得超過45度。

七、故障排除

1、電源指示燈不亮，說明電源沒有進入儀器，在確定外部電源正常的情況下，檢查開關，保險絲是否完好。

2、箱內溫度低加熱指示燈不亮，應檢查儀表接線是否脫落。若指示燈這而箱內溫度很低則說明發熱管壞。

3、箱內溫度高制冷指示燈不亮，應檢查溫控儀與制冷系統接線是否脫落。若指示燈亮壓縮機不工作則應檢查壓縮機是否損壞。

4、箱內溫差大應檢查風機是否工作，若制冷指示燈亮而見機不工作則風機損壞。

5、儀表顯示溫度未到設置溫度，而加濕器不工作，應檢查溫控儀與加濕器接線是否脫落。加濕器、電源開關、定時開關是否打開。

通過上述檢查除制冷系統故障需送維修部門修理外，其余故障都可自行修理。

本產品保修期為壹年
