產品規格型號

• 測試類型

• 電動

• 測試產品

• TDR 電纜

產品介紹

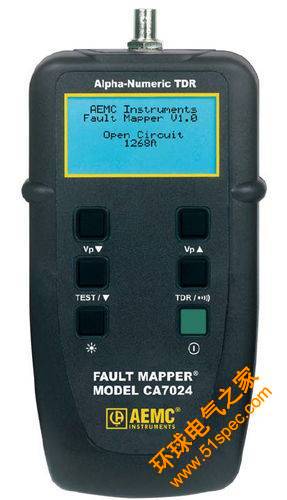

故障映射器? 型 CA7024 是一款手持式字母數字 TDR（時域反射計）電纜長度計和故障定位器，旨在測量電氣和通信電纜的長度。 它還可以指示電纜故障的距離（開路或短路），只能訪問一個或兩個以上導體電纜的一端。 通過采用快速邊緣步進 TDR 技術，CA7024 型號可測量電纜長度，并指示開路或短路故障的距離。至少兩個導體上的 6000 英尺（2000 米）范圍。 CA7024 型號在 128 x 64 圖形液晶顯示器上以字母數字表示電纜長度或故障距離和描述。 范圍（@ Vp=70%）6000 英尺（2000 米） 精度為 2% ± 讀取 分辨率 0.1 英尺至 100 英尺，然后 1 英尺（0.1m 至 100m，然后 1m） 最小電纜長度 12 英尺（4m） 電纜庫內置用戶可選和用戶可編程 的傳播速度（Vp）可從 0 到 99% 輸出脈沖 5V（峰值 到峰值）進入開路，納秒上升步進功能 輸出阻抗自動補償 顯示分辨率 128x64 像素圖形 LCD 背光藍色電發光 音發生器振蕩 810 至 1110Hz 音調接收器/電纜追蹤器型號 TR03-可作為附件（不包括）電壓警告觸發器在大于 10 VAC/DC 電源 4 x 1.5V AA 堿性電池（包括在內） 三分鐘后自動關閉 尺寸 6.5 x 3.5 x 1.5 英寸（165 x 90 x 37 毫米 ）重量 12 盎司（350 克）工 作溫度 32° 至 112 °F（0° 至 44°C）存儲溫度-4° 至 158° 英寸保護 (IP) 環境保護 (IP) 安全標準:61326-1 安全標準:

---

此為機器翻譯文本。  (查看英文原文)
