有關脈沖變壓器的知識，介紹了脈沖變壓器在電路中的主要作用，包括儲能、電壓轉換等作用，有需要的朋友參考下。

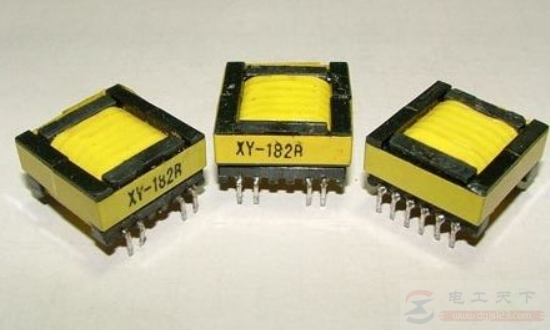

肪沖變壓器的作用

脈沖變壓器一般用在開關電源中，其作用與普通變壓器一樣，均是給交流電變壓。

區(qū)別在于普通變壓器變壓是正弦波，而脈沖變壓器變壓是有一定或可調占空比的方波（可以理解為脈沖信號），常用的PWM信號即脈寬調制信號。

脈沖變壓器變壓的信號比不同電源變壓器的頻率高，一般為10K--100kHZ，而普通電源變壓器為50HZ。

脈沖變壓器的效率比普通變壓器高得多，體積也會小很多，體積可以縮小，這也是開關電源比線性電源（普通電源變壓器的電源）優(yōu)點之一。

把正弦波變成脈沖波輸出的不是脈沖變壓器，而是變壓器前端的控制電路，通過把PWM信號把被濾波整流成直流的市電調制成高頻的脈寬電壓，通過脈沖變壓器變壓，然后通過濾波整流把變壓后的脈寬電壓變成直流。

脈沖變壓器在電路中的三作用：

1、儲能：在初級輸入電流時，次級無輸出，磁芯將輸入的電流轉化為磁儲存，當輸入電流截止后再釋放在繞組上感生電流輸出。所以脈沖變壓器也叫儲能變壓器。

2、電壓轉換：這點與電源變壓器相同。

3、隔離：這點與電源變壓器相同。如顯象管電視機的高壓包，它的初級輸入脈沖峰值約300v，輸出上萬v，就是靠初次級隔離。

以上就是脈沖變壓器的主要作用，希望對大家有所幫助。
